Kotwy do wieńca: Bezpieczny dach? Wybierz, zamontuj, uniknij błędów!

Kotwy do wieńca to niepozorne, lecz absolutnie kluczowe elementy, które decydują o bezpieczeństwie i trwałości całej konstrukcji dachu. Ich prawidłowe zastosowanie jest fundamentem stabilności, chroniąc dom przed niszczycielskimi siłami natury, takimi jak silny wiatr czy ciężar śniegu. W tym artykule, jako Kinga Mazur, postaram się kompleksowo przedstawić rodzaje kotew, zasady ich doboru oraz instrukcje montażu, aby pomóc Ci uniknąć kosztownych błędów i zapewnić spokój na lata.

Bezpieczeństwo dachu: dlaczego prawidłowe kotwienie murłaty jest tak ważne?

Zapewnienie stabilności dachu to jeden z najważniejszych etapów budowy domu. W tym kontekście, prawidłowe kotwienie murłaty odgrywa fundamentalną rolę. Pozwól, że wyjaśnię, dlaczego ten pozornie prosty element ma tak ogromne znaczenie dla bezpieczeństwa całej konstrukcji.

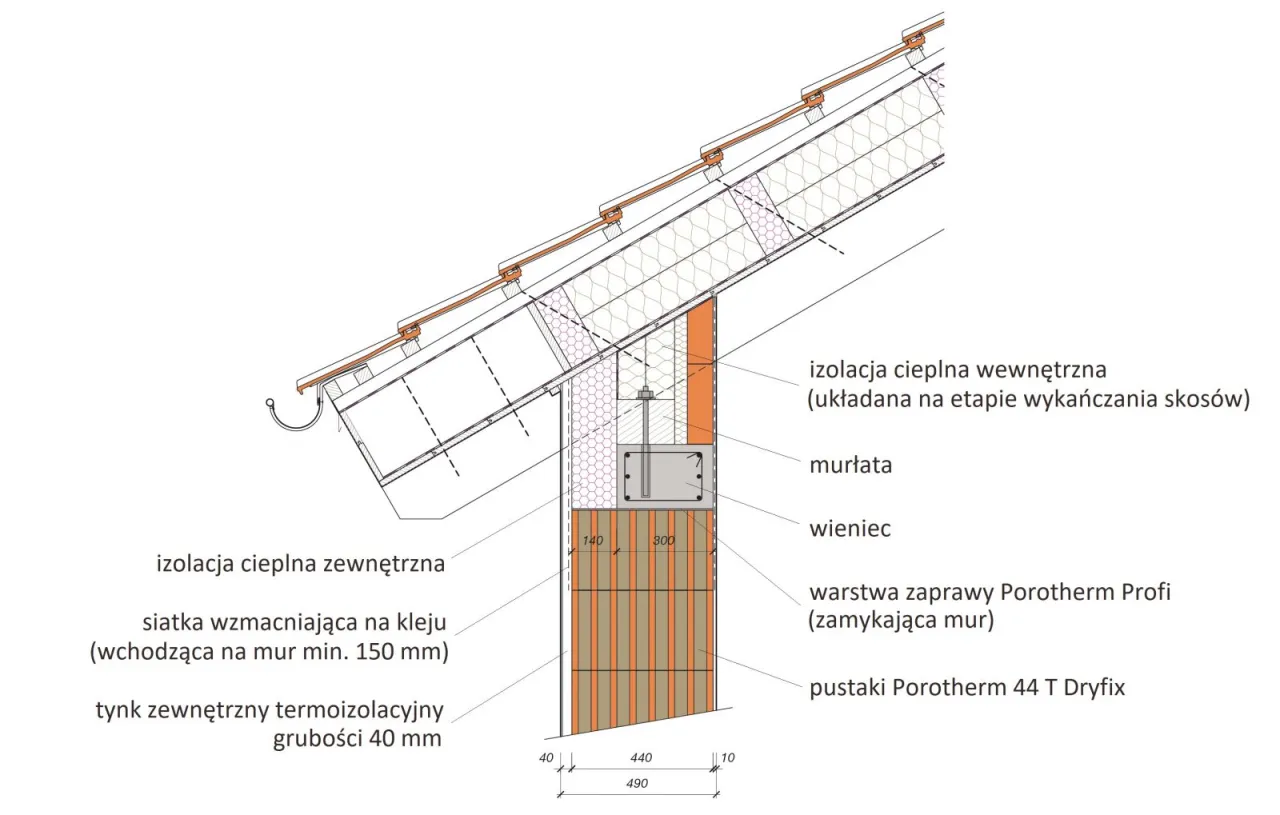

Czym jest murłata i dlaczego jej unieruchomienie jest krytyczne dla całej konstrukcji?

Murłata to drewniana belka, która stanowi pomost między konstrukcją dachu a ścianami nośnymi budynku. Jej główną funkcją jest przenoszenie obciążeń z więźby dachowej, czyli całej konstrukcji dachu, na ściany. Bez stabilnego i trwałego unieruchomienia murłaty, cała więźba dachowa byłaby narażona na przesunięcia, a w konsekwencji na poważne uszkodzenia, a nawet zawalenie. To właśnie kotwy do wieńca, najczęściej w formie stalowych prętów gwintowanych, zapewniają to niezbędne połączenie, czyniąc murłatę integralną częścią konstrukcji.

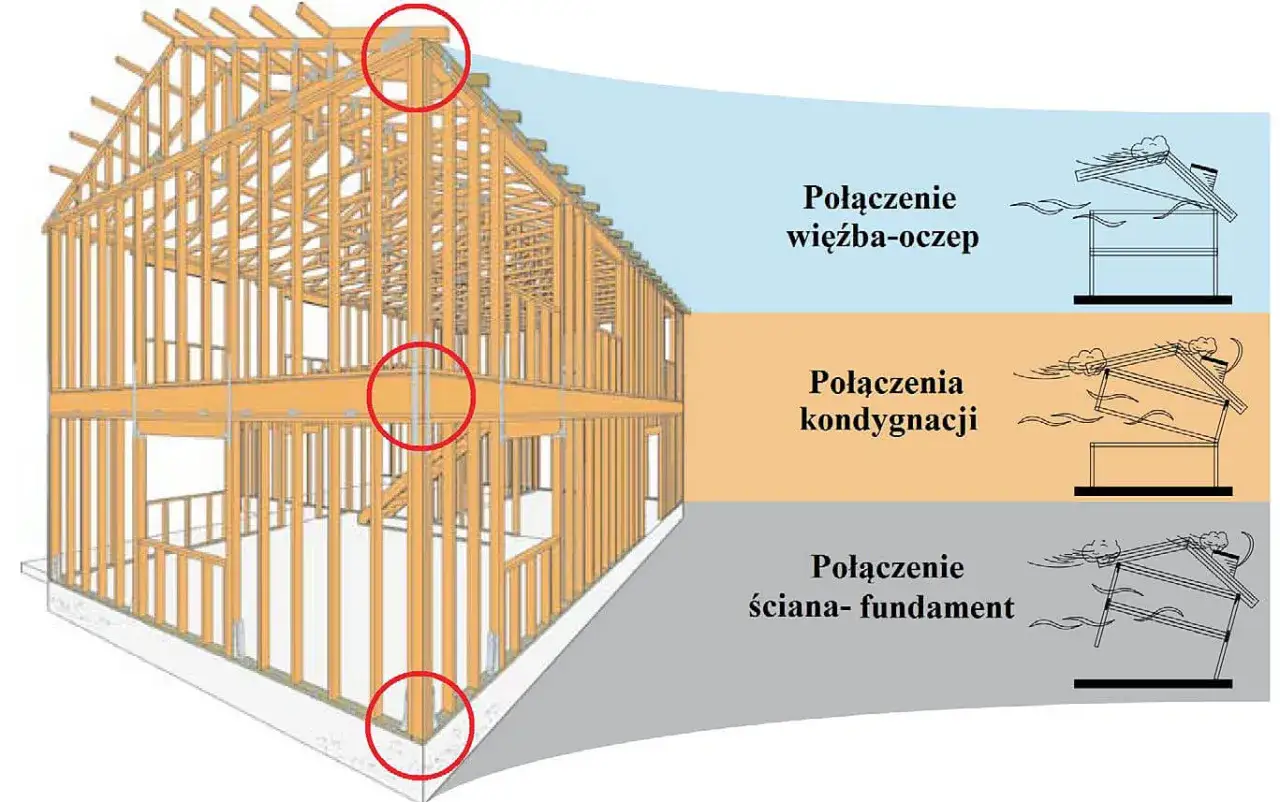

Siły działające na dach: Jak kotwy chronią Twój dom przed wiatrem i śniegiem?

Dach jest nieustannie narażony na działanie różnorodnych sił. Myślę tu przede wszystkim o obciążeniu śniegiem, które potrafi być ogromne, zwłaszcza w regionach o obfitych opadach. Równie groźne, a często niedoceniane, są siły ssące wiatru. Silne podmuchy mogą próbować "oderwać" dach od konstrukcji budynku. Prawidłowo zamontowane kotwy są niczym stalowe szpony, które mocno trzymają murłatę, a tym samym cały dach, przy ścianach. Dzięki nim obciążenia są efektywnie przenoszone, a konstrukcja dachu jest chroniona przed przesunięciami, podniesieniem czy innymi uszkodzeniami spowodowanymi przez ekstremalne warunki pogodowe. To one gwarantują, że Twój dom pozostanie bezpieczny nawet podczas największej wichury.

Co mówi projekt budowlany? Rola konstruktora w doborze i rozmieszczeniu kotew.

Chciałabym bardzo mocno podkreślić, że w procesie kotwienia murłaty projekt budowlany jest dokumentem nadrzędnym. To nie jest miejsce na improwizację czy stosowanie "sprawdzonych" metod sąsiada. Konstruktor, na podstawie szczegółowych obliczeń statycznych, norm budowlanych (takich jak PN-B-03150:2000) oraz specyfiki danego projektu dachu i budynku, precyzyjnie określa typ, średnicę, klasę wytrzymałości oraz rozstaw kotew. Ignorowanie tych zaleceń to proszenie się o kłopoty. Tylko ścisłe przestrzeganie projektu gwarantuje, że murłata będzie zakotwiona w sposób zapewniający pełne bezpieczeństwo i stabilność konstrukcji na lata.

Kotwy do wieńca: mechaniczne czy chemiczne? Porównanie i wybór

Wybór odpowiedniego rodzaju kotew to decyzja, która ma długofalowe konsekwencje dla stabilności dachu. Na rynku dostępne są różne rozwiązania, a każde z nich ma swoje specyficzne zastosowania, zalety i ograniczenia. Przyjrzyjmy się im bliżej.

Tradycja i solidność: Kotwy zalewane (typu L i U) kiedy są najlepszym wyborem?

Kotwy zalewane, często nazywane hakowymi lub "fajkami", to stalowe pręty, zazwyczaj wygięte w kształt litery L lub U. Ich montaż odbywa się na bardzo wczesnym etapie budowy są one umieszczane w deskowaniu i dowiązywane do zbrojenia wieńca jeszcze przed jego betonowaniem. To tradycyjna i sprawdzona metoda, która zapewnia bardzo trwałe i solidne połączenie. Ich główną zaletą jest wysoka nośność i integralność z konstrukcją wieńca. Wadą natomiast jest konieczność bardzo precyzyjnego planowania ich rozmieszczenia już na etapie szalowania, co wymaga dużej dokładności i doświadczenia ekipy budowlanej. Jeśli popełni się błąd w rozstawie, jego korekta jest bardzo trudna i kosztowna.

Szybkość i prostota: Kotwy rozporowe zalety i ograniczenia montażu w gotowym wieńcu.

Kotwy mechaniczne rozporowe to rozwiązanie, które pozwala na montaż w już istniejącym, stwardniałym wieńcu. Działają na zasadzie rozprężania w wywierconym otworze, co zapewnia ich mocowanie. Ich niewątpliwą zaletą jest szybkość i prostota montażu, co czyni je atrakcyjnym wyborem w wielu sytuacjach. Jednakże, musimy pamiętać o ich ograniczeniach. Rozprężanie kotwy generuje naprężenia w betonie, co oznacza, że nie mogą być stosowane zbyt blisko krawędzi wieńca. Ponadto, nie są one idealnym rozwiązaniem do materiałów o niższej wytrzymałości, takich jak beton komórkowy, gdzie ryzyko pęknięcia podłoża jest większe.

Maksymalna siła i uniwersalność: Kotwy chemiczne idealne rozwiązanie dla wymagających podłoży.

Kotwy chemiczne, znane również jako wklejane, to moim zdaniem jedno z najbardziej wszechstronnych i efektywnych rozwiązań dostępnych na rynku. Składają się z żywicy (np. epoksydowej lub winyloestrowej) oraz pręta gwintowanego. Proces aplikacji jest prosty, ale wymaga precyzji: najpierw wierci się otwór, który następnie należy bardzo dokładnie oczyścić, po czym aplikuje się masę żywiczną i osadza w niej pręt. Kluczowe zalety kotew chemicznych to przede wszystkim najwyższa nośność, brak generowania naprężeń w podłożu (co pozwala na montaż bliżej krawędzi), oraz uniwersalność zastosowania. Są one idealne do mocowań w słabszych materiałach, takich jak beton komórkowy, a także jako rozwiązanie naprawcze, gdy tradycyjne kotwy zalewane zostały źle rozmieszczone lub uszkodzone. To naprawdę elastyczne i niezawodne rozwiązanie, które polecam w wielu sytuacjach.

Tabela porównawcza: Nośność, szybkość montażu, zastosowanie i cena wszystko, co musisz wiedzieć.

Cecha	Kotwa zalewana	Kotwa mechaniczna rozporowa	Kotwa chemiczna
Nośność	Bardzo wysoka	Umiarkowana do wysokiej	Najwyższa
Szybkość montażu	Wymaga precyzyjnego planowania na etapie betonowania	Szybki montaż w gotowym wieńcu	Umiarkowany (wiercenie, czyszczenie, aplikacja, czas wiązania)
Zastosowanie (rodzaj podłoża, odległość od krawędzi)	Idealna do betonu, wymaga precyzyjnego planowania na wczesnym etapie	Beton (niezalecana blisko krawędzi, nie do słabych podłoży)	Uniwersalna (beton, beton komórkowy, ceramika, blisko krawędzi), naprawcza
Orientacyjny koszt materiału i pracy	Umiarkowany materiał, wysoki koszt błędów w planowaniu	Umiarkowany materiał i praca	Wyższy koszt materiału, umiarkowany koszt pracy, duża elastyczność

Jak dobrać kotwy do wieńca? Praktyczny przewodnik

Dobór odpowiednich kotew to nie tylko kwestia ceny, ale przede wszystkim bezpieczeństwa. Musimy wziąć pod uwagę kilka kluczowych czynników, aby mieć pewność, że nasze mocowanie będzie trwałe i niezawodne.

Krok 1: Zidentyfikuj materiał swojego wieńca beton komórkowy, ceramika czy silikat?

Rodzaj materiału, z którego wykonany jest wieniec, ma fundamentalne znaczenie przy wyborze kotew. Tradycyjny beton jest mocnym i jednorodnym podłożem, które dobrze współpracuje z większością typów kotew. Sytuacja zmienia się, gdy mamy do czynienia z betonem komórkowym, ceramiką poryzowaną czy silikatem. Te materiały mają inną strukturę i wytrzymałość. Na przykład, w słabszych i bardziej kruchych podłożach, kotwy chemiczne sprawdzają się znacznie lepiej, ponieważ nie generują naprężeń rozporowych, które mogłyby doprowadzić do pęknięć. Zawsze upewnij się, jaki materiał masz pod ręką, zanim podejmiesz decyzję.

Krok 2: Sprawdź projekt jak obciążenia dachu wpływają na średnicę i klasę kotwy?

Ponownie wracam do projektu budowlanego, bo to on jest Twoją biblią! To tam znajdziesz precyzyjne informacje o wymaganej średnicy kotwy (np. M10, M12, M14, M16) oraz jej klasie wytrzymałości. Te parametry nie są przypadkowe wynikają z obliczeń, które uwzględniają wszystkie obciążenia działające na dach, takie jak ciężar własny konstrukcji, obciążenie śniegiem czy siły wiatru. Zgodnie z normami, minimalna średnica łącznika w konstrukcjach drewnianych to 10 mm, ale w praktyce często stosuje się większe. Pamiętaj, że większa średnica to większa nośność, ale zawsze trzymaj się zaleceń konstruktora.

Krok 3: Oblicz prawidłową długość kotwy minimalna głębokość zakotwienia, której nie można pominąć.

Prawidłowa długość kotwy to suma wysokości murłaty i wymaganej minimalnej głębokości zakotwienia w wieńcu. Ta głębokość jest absolutnie kluczowa dla zapewnienia odpowiedniej nośności i stabilności mocowania. Zbyt płytkie zakotwienie sprawi, że kotwa nie będzie w stanie przenieść odpowiednich sił, co może prowadzić do jej wyrwania. Zawsze upewnij się, że masz wystarczającą długość pręta, aby solidnie zakotwić murłatę, uwzględniając grubość murłaty, podkładki i nakrętki oraz oczywiście wymaganą głębokość w betonie.

Krok 4: Zwróć uwagę na otoczenie czy potrzebujesz kotew ocynkowanych czy nierdzewnych?

Warunki środowiskowe, w jakich będzie pracować kotwa, są równie ważne. Jeśli wieniec i murłata będą narażone na wilgoć, kondensację czy inne czynniki korozyjne, musisz rozważyć użycie kotew ze stali nierdzewnej. Standardowe kotwy ze stali ocynkowanej są wystarczające w większości suchych środowisk, ale w miejscach o podwyższonej wilgotności (np. nieogrzewane poddasza, specyficzne warunki klimatyczne) stal nierdzewna zapewni znacznie dłuższą trwałość i odporność na korozję, co przełoży się na bezpieczeństwo całej konstrukcji.

Montaż kotew do wieńca: instrukcja krok po kroku

Prawidłowy montaż kotew to klucz do ich skuteczności. Nawet najlepsza kotwa nie spełni swojej roli, jeśli zostanie zamontowana niepoprawnie. Przyjrzyjmy się najważniejszym krokom i parametrom.

Kluczowe parametry: Jaki rozstaw i odległość od krawędzi zachować zgodnie ze sztuką budowlaną?

• Standardowo przyjmuje się, że rozstaw kotew powinien wynosić od 1 do 1,5 metra. W praktyce, w wielu projektach domów jednorodzinnych, dopuszczalny jest rozstaw nawet do 2 metrów, ale zawsze, absolutnie zawsze, ostateczny rozstaw musi wynikać z projektu budowlanego.
• W strefach o zwiększonym obciążeniu, takich jak narożniki budynku, okolice okien dachowych czy miejsca łączenia murłat, kotwy należy zagęścić. To tam siły wiatru są największe, a konstrukcja wymaga dodatkowego wzmocnienia.
• Minimalna odległość kotew od krawędzi wieńca to około 15 cm w narożnikach. Warto pamiętać, że kotwy chemiczne, ze względu na brak generowania naprężeń rozporowych, pozwalają na montaż bliżej krawędzi niż kotwy mechaniczne rozporowe, co daje większą elastyczność w trudnych miejscach.

Wiercenie i czyszczenie otworów niedoceniany etap, który decyduje o wytrzymałości mocowania.

To jest etap, który często jest bagatelizowany, a ma kolosalne znaczenie, zwłaszcza przy kotwach chemicznych. Precyzyjne wiercenie otworów o odpowiedniej średnicy i głębokości to podstawa. Ale to, co następuje później, jest równie ważne: dokładne oczyszczenie otworu. Musisz usunąć cały pył i luźne cząstki, używając szczotki do czyszczenia otworów i sprężonego powietrza (lub pompki). Niedokładne oczyszczenie otworu drastycznie obniża nośność kotwy chemicznej, ponieważ żywica nie będzie miała odpowiedniej przyczepności do ścianek otworu. To naprawdę niedoceniany, ale absolutnie krytyczny krok, od którego zależy pełna wytrzymałość mocowania.

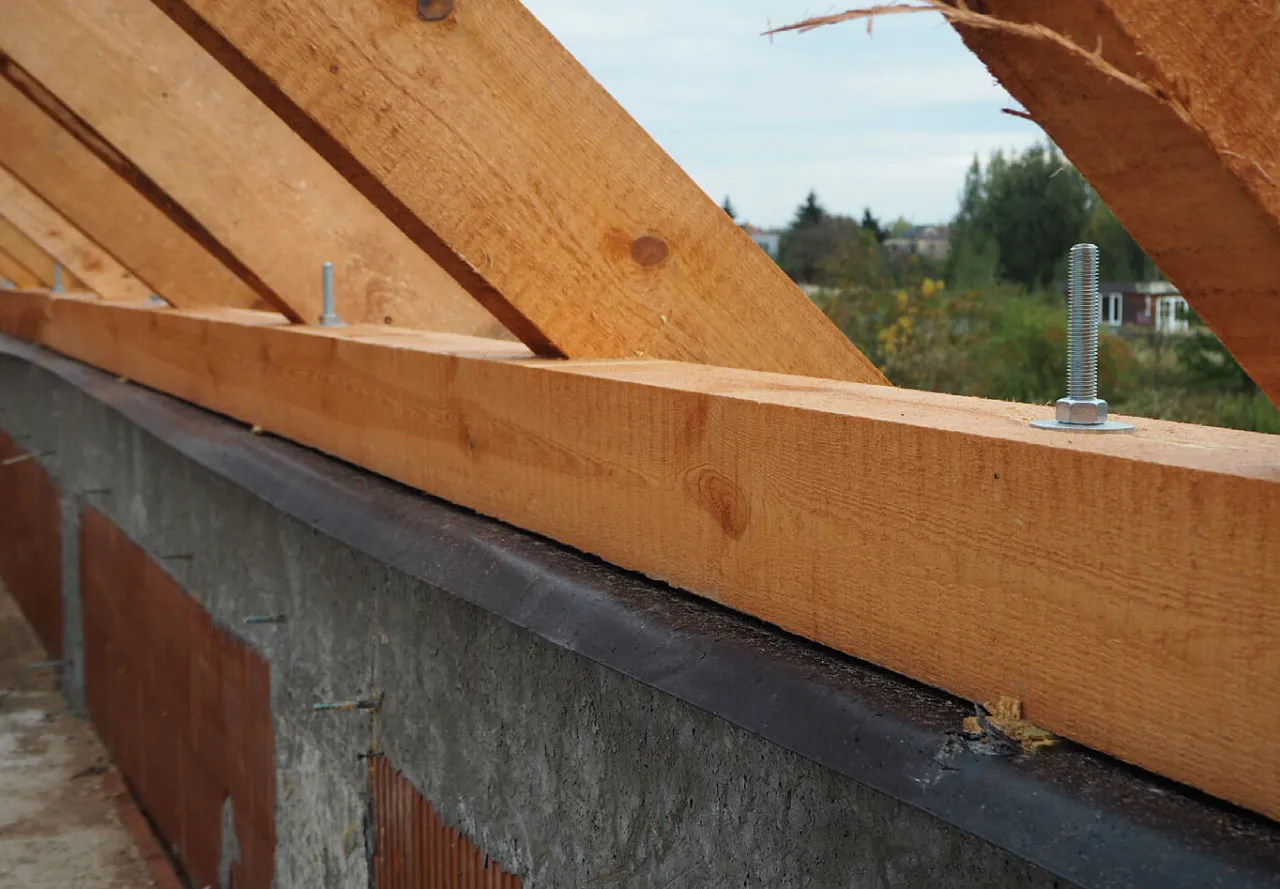

Aplikacja kotwy chemicznej vs. dokręcanie kotwy mechanicznej co musisz wiedzieć o momencie dokręcającym?

W przypadku kotew chemicznych, po wywierceniu i dokładnym oczyszczeniu otworu, należy wprowadzić żywicę, zaczynając od dna otworu, a następnie osadzić w niej pręt gwintowany, obracając go, aby żywica równomiernie się rozprowadziła. Pamiętaj o czasie wiązania żywicy, który jest podany przez producenta i zależy od temperatury. Nie obciążaj kotwy przed upływem tego czasu! Jeśli chodzi o kotwy mechaniczne rozporowe, kluczowe jest użycie klucza dynamometrycznego. Dokręcanie "na oko" jest błędem. Odpowiedni moment dokręcający jest niezbędny do prawidłowego rozprężenia kotwy i zapewnienia jej stabilności, jednocześnie zapobiegając uszkodzeniu betonu przez zbyt mocne dokręcenie.

Rola podkładek i nakrętek dlaczego zwykła podkładka to za mało?

Nie lekceważ roli podkładek! Standardowe, małe podkładki to za mało. Niezbędne jest stosowanie specjalnych, powiększonych podkładek do konstrukcji drewnianych. Dlaczego? Ponieważ drewno jest materiałem miękkim. Zwykła nakrętka, nawet z małą podkładką, mogłaby się z czasem wciskać w murłatę, osłabiając mocowanie. Powiększone podkładki zapewniają znacznie większą powierzchnię styku, równomiernie rozkładając siły nacisku na drewno murłaty. To zapobiega jej deformacji i gwarantuje stabilność połączenia na długie lata.

Unikaj tych błędów przy kotwieniu murłaty

W mojej praktyce widziałam wiele błędów, które można było łatwo uniknąć. Chcę Cię przed nimi przestrzec, bo konsekwencje mogą być naprawdę poważne.

Błąd #1: Ignorowanie projektu i stosowanie „standardowego” rozstawu.

To jeden z najczęstszych i najbardziej niebezpiecznych błędów. Wielu wykonawców, kierując się rutyną lub chęcią zaoszczędzenia, ignoruje precyzyjne zalecenia projektowe dotyczące rozstawu kotew. Stosowanie "standardowych" odległości, które nie są poparte obliczeniami dla konkretnego dachu i obciążeń, prowadzi do niedostatecznego zabezpieczenia dachu. W efekcie, konstrukcja może być niestabilna, szczególnie narażona na siły ssące wiatru, co w skrajnych przypadkach może skończyć się zerwaniem dachu. Zawsze trzymaj się projektu!

Błąd #2: Niedokładne oczyszczenie otworu przed aplikacją kotwy chemicznej.

Jak już wspominałam, ten błąd jest krytyczny. Jeśli otwór przed aplikacją żywicy nie zostanie dokładnie oczyszczony z pyłu i luźnych cząstek, żywica nie będzie miała odpowiedniej przyczepności. To drastycznie obniża nośność kotwy chemicznej, czyniąc ją praktycznie bezużyteczną. W efekcie, całe mocowanie może zawieść, a murłata nie będzie stabilnie połączona z wieńcem. Poświęć dodatkowe minuty na dokładne szczotkowanie i przedmuchiwanie to się opłaci.

Błąd #3: Kolizja z krokwią jak rozwiązać problem bez osłabiania konstrukcji?

Problem kolizji kotwy (szczególnie zalewanej, której położenie jest trudniejsze do skorygowania po zabetonowaniu) z krokwią to prawdziwy koszmar. Często widuję próby rozwiązania tego przez podcięcie krokwi, co niestety osłabia jej konstrukcję. Innym, absolutnie niezalecanym rozwiązaniem, jest ucięcie szpilki kotwy. Najbezpieczniejszym i najbardziej profesjonalnym rozwiązaniem jest wycięcie kolidującej kotwy (jeśli to możliwe) i montaż dwóch nowych kotew chemicznych, po jednej z każdej strony krokwi. Kotwy chemiczne są tu idealne, ponieważ pozwalają na precyzyjne rozmieszczenie i nie osłabiają konstrukcji drewnianej ani betonowej.

Błąd #4: Brak izolacji przeciwwilgociowej między murłatą a wieńcem.

To błąd, który może mieć długofalowe i bardzo kosztowne konsekwencje. Drewniana murłata nie może leżeć bezpośrednio na betonowym wieńcu. Beton zawsze "ciągnie" wilgoć, a bezpośredni kontakt drewna z wilgotnym betonem prowadzi do jego degradacji gnicia, rozwoju grzybów i pleśni. Niezbędne jest zastosowanie izolacji przeciwwilgociowej, np. papy termozgrzewalnej lub specjalnej folii, która oddzieli drewno od betonu. To proste i niedrogie zabezpieczenie, które chroni murłatę przed zniszczeniem i zapewnia trwałość całej konstrukcji.

Błąd #5: Stosowanie kotew rozporowych zbyt blisko krawędzi lub w słabym podłożu.

Kotwy rozporowe, jak sama nazwa wskazuje, działają poprzez rozprężanie. Jeśli zostaną zastosowane zbyt blisko krawędzi wieńca, generowane naprężenia mogą spowodować pękanie betonu, a w konsekwencji utratę stabilności mocowania. Podobnie, ich użycie w materiałach o niskiej wytrzymałości, takich jak beton komórkowy, jest bardzo ryzykowne. W takich sytuacjach zawsze należy wybierać kotwy chemiczne, które nie generują naprężeń i są znacznie bezpieczniejsze dla podłoża.

Bezpieczne kotwienie murłaty: Twoja lista kontrolna

Aby mieć pewność, że wszystko zostało wykonane prawidłowo, przygotowałam dla Ciebie listę kontrolną. Sprawdzenie tych punktów pomoże Ci spać spokojnie.

Kluczowe punkty do weryfikacji przed, w trakcie i po montażu kotew.

1. Przed montażem:
   • Weryfikacja projektu budowlanego czy znamy typ, średnicę, klasę wytrzymałości i rozstaw kotew?
   • Dobór kotew do materiału wieńca (beton, beton komórkowy itp.) i przewidywanych obciążeń dachu.
   • Sprawdzenie dostępności wszystkich niezbędnych narzędzi, w tym klucza dynamometrycznego (dla kotew mechanicznych) oraz szczotki i pompki do czyszczenia otworów (dla kotew chemicznych).
2. W trakcie montażu:
   • Prawidłowy rozstaw kotew zgodnie z projektem, z zagęszczeniem w narożnikach i strefach obciążenia.
   • Precyzyjna głębokość wiercenia otworów.
   • Dokładne czyszczenie otworów (szczotkowanie i przedmuchiwanie) absolutnie kluczowe dla kotew chemicznych.
   • Prawidłowa aplikacja kotwy (równomierne wprowadzenie żywicy i osadzenie pręta lub zachowanie odpowiedniego momentu dokręcającego).
   • Zastosowanie izolacji przeciwwilgociowej (np. papy) między murłatą a wieńcem.
   • Użycie właściwych, powiększonych podkładek do konstrukcji drewnianych.
3. Po montażu:
   • Wizualna kontrola poprawności mocowania czy wszystkie elementy są na swoim miejscu?
   • Sprawdzenie stabilności murłaty czy nie ma żadnych luzów ani ruchów?

Przeczytaj również: Ile kołków na styropian? Liczba, błędy i trwałość elewacji

Jak rozpoznać prawidłowo wykonane kotwienie?

Prawidłowo wykonane kotwienie murłaty jest łatwe do rozpoznania. Przede wszystkim, murłata powinna być stabilnie osadzona, bez żadnych luzów czy możliwości przesunięcia. Kotwy powinny być rozmieszczone zgodnie z projektem, a ich rozstaw wizualnie równomierny (z uwzględnieniem zagęszczeń). Zawsze powinny być widoczne powiększone podkładki pod nakrętkami, które zapobiegają wciskaniu się w drewno. Wokół kotew nie powinno być żadnych pęknięć czy uszkodzeń betonu, szczególnie w przypadku kotew rozporowych. Całość powinna wyglądać solidnie i budzić zaufanie. Jeśli masz jakiekolwiek wątpliwości, zawsze skonsultuj się z doświadczonym kierownikiem budowy lub konstruktorem ich ocena jest bezcenna.
