Kotwy do rusztowań: Bezpieczny montaż i normy. Uniknij błędów!

Kotwy do rusztowań to niepozorne, lecz absolutnie kluczowe elementy, które decydują o stabilności i bezpieczeństwie każdej konstrukcji rusztowaniowej na placu budowy. Ich prawidłowy dobór i montaż to podstawa, by rusztowanie nie tylko spełniało swoją funkcję, ale przede wszystkim nie stwarzało zagrożenia dla pracowników i otoczenia. W tym artykule, jako Kinga Mazur, przeprowadzę Państwa przez kompleksowy poradnik, który pomoże zrozumieć, jakie typy kotew wybrać, jak je poprawnie zamontować i na co zwrócić uwagę, aby uniknąć kosztownych błędów.

Kotwy do rusztowań to nic innego jak kluczowe elementy montażowe, których zadaniem jest stabilne połączenie konstrukcji rusztowania z elewacją budynku. Ich rola jest fundamentalna: zapewniają stateczność rusztowania, zapobiegając jego przewróceniu pod wpływem silnego wiatru czy obciążeń roboczych, takich jak ciężar materiałów budowlanych czy pracowników. Pominięcie lub niewłaściwe kotwienie to prosta droga do utraty stateczności, co w konsekwencji może prowadzić do poważnych wypadków, a nawet katastrof budowlanych. Z mojego doświadczenia wiem, że to właśnie tutaj często pojawiają się zaniedbania, które mają najpoważniejsze konsekwencje.

Na rusztowanie działają różnorodne siły zewnętrzne, z których najgroźniejszy jest wiatr, generujący ogromne obciążenia poziome. Do tego dochodzą obciążenia robocze ciężar ludzi, narzędzi i materiałów, które mogą destabilizować konstrukcję. Kotwy mają za zadanie przeciwdziałać tym siłom, przenosząc je na stabilną konstrukcję budynku. Zgodnie z normą PN-EN 12811-1, kotwy muszą być zaprojektowane tak, aby skutecznie przenosić głównie siły poziome. To właśnie dzięki nim rusztowanie pozostaje w pionie, niezależnie od warunków atmosferycznych czy intensywności prac na wysokości.

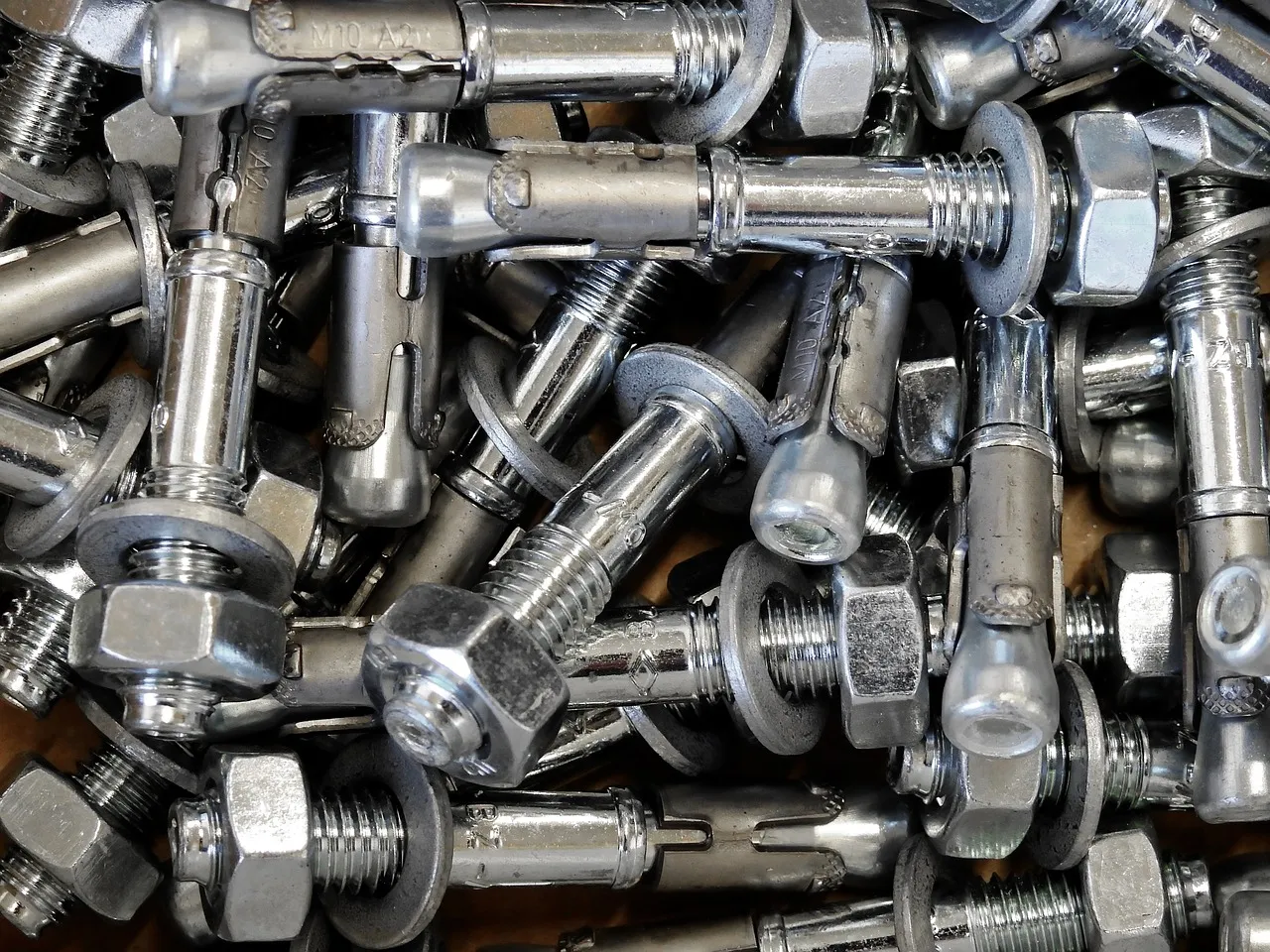

Kotwy mechaniczne i chemiczne: kluczowe różnice i zastosowania

Wśród dostępnych na rynku rozwiązań, kotwy mechaniczne, często nazywane rozporowymi, są jednymi z najpopularniejszych. Ich zasada działania opiera się na rozprężeniu w otworze montażowym. Typowy zestaw składa się z metalowej lub nylonowej tulei, która po wkręceniu śruby oczkowej (z uchem) rozszerza się, mocno klinując się w podłożu. To sprawia, że są one idealnym wyborem do podłoży litych i jednorodnych, takich jak beton, cegła pełna czy kamień naturalny. Ich montaż jest stosunkowo szybki i prosty, co cenię sobie na budowie.

Z kolei kotwy chemiczne, zwane również wklejanymi, to rozwiązanie, które stosujemy, gdy podłoże jest bardziej problematyczne. Ich działanie polega na związaniu pręta gwintowanego z podłożem za pomocą specjalnej żywicy iniekcyjnej. Żywica, po wprowadzeniu do otworu i utwardzeniu, tworzy niezwykle mocne i trwałe połączenie. Kotwy chemiczne są bezpiecznym i często jedynym słusznym wyborem w przypadku podłoży o słabszej strukturze, takich jak pustaki ceramiczne, cegła dziurawka czy gazobeton, a także wszędzie tam, gdzie wymagana jest bardzo wysoka nośność i odporność na drgania. Sama często polecam je do trudniejszych zastosowań.

Kompletny punkt kotwiący, niezależnie od typu kotwy, składa się z kilku podstawowych elementów, które muszą ze sobą współgrać, by zapewnić maksymalne bezpieczeństwo:

• Kotwa (mechaniczna lub chemiczna): To element osadzony bezpośrednio w murze, stanowiący bazę całego mocowania.
• Śruba oczkowa (hak do rusztowań): Wkręcana w kotwę, służy jako punkt zaczepienia dla rusztowania. Jej oko umożliwia łatwe połączenie.
• Złącze krzyżowe (stałe): Łączy śrubę oczkową z elementem konstrukcyjnym rusztowania, najczęściej ze stojakiem lub ryglem, zapewniając sztywne i bezpieczne połączenie.

Jak dobrać kotwę do ściany: klucz do bezpiecznego montażu

W przypadku podłoży litych, takich jak beton czy cegła pełna, sprawa jest stosunkowo prosta. Tutaj standardowe kotwy rozporowe sprawdzają się doskonale. Ich mechanizm rozprężny zapewnia pewne i trwałe mocowanie, pod warunkiem, że podłoże jest w dobrym stanie i nie ma pęknięć. Zawsze upewniam się, że wybieram kotwy o odpowiedniej długości i średnicy, zgodne z zaleceniami producenta rusztowania i samego kotwienia.

Znacznie większym wyzwaniem jest kotwienie w pustakach ceramicznych i gazobetonie. Te materiały mają porowatą strukturę i puste przestrzenie, co uniemożliwia skuteczne działanie kotew rozporowych. W takich przypadkach niezbędne jest zastosowanie kotew chemicznych, ale z kluczowym dodatkiem tuleją siatkową. Tuleja ta zapobiega niekontrolowanemu wypływowi żywicy w puste przestrzenie, umożliwiając jej prawidłowe związanie i stworzenie solidnego mocowania. Bez tulei siatkowej żywica po prostu by uciekła, a kotwa nie miałaby żadnej nośności.

Coraz częściej spotykamy się z koniecznością kotwienia rusztowania przez grubą warstwę ocieplenia, czy to styropianu, czy wełny mineralnej. To wymaga użycia specjalnych, długich kotew. Muszą one być na tyle długie, aby przejść przez całą izolację i stabilnie zakotwić się w warstwie nośnej muru. Należy pamiętać, że izolacja nie jest elementem konstrukcyjnym i nie może przenosić obciążeń. Wybierając takie kotwy, zawsze zwracam uwagę na ich wytrzymałość na zginanie i odpowiednie certyfikaty.

Niezależnie od rodzaju podłoża, kluczowe jest ocenienie jego nośności przed przystąpieniem do montażu. Każda kotwa powinna mieć sprawdzoną nośność na wyrywanie, a w niektórych, bardziej skomplikowanych projektach, wręcz wymagane są protokoły z prób obciążeniowych. To nie jest formalność, to gwarancja bezpieczeństwa. W razie jakichkolwiek wątpliwości zawsze zalecam przeprowadzenie takich testów lepiej dmuchać na zimne.

Montaż kotew do rusztowań: praktyczny poradnik krok po kroku

Zanim w ogóle zaczniemy wiercić, musimy mieć jasny plan. Znaczenie planu kotwienia i siatki rozmieszczenia punktów mocowania jest nie do przecenienia. Zawsze podkreślam, że należy bezwzględnie postępować zgodnie z Dokumentacją Techniczno-Ruchową (DTR) danego systemu rusztowań. To tam producent precyzyjnie określa, gdzie i w jakiej odległości kotwy mają być rozmieszczone. Standardowe wytyczne często mówią o kotwieniu co drugie pole w poziomie i co drugą kondygnację, co daje nam punkty mocowania co około 4 metry w obu kierunkach. Odstępstwa od DTR są niedopuszczalne, chyba że posiadamy indywidualny projekt kotwienia.

Prawidłowy montaż kotew to proces, który wymaga precyzji i staranności. Oto kroki, które gwarantują wytrzymałość mocowania:

1. Wiercenie otworu: Użyj wiertarki udarowej z odpowiednim wiertłem (zgodnym ze średnicą kotwy). Otwór musi być wywiercony prostopadle do powierzchni ściany, na odpowiednią głębokość określoną przez producenta kotwy. Zbyt płytki otwór osłabi mocowanie, zbyt głęboki może uszkodzić konstrukcję.
2. Czyszczenie otworu: To absolutnie krytyczny krok, często niedoceniany. Otwór musi być dokładnie oczyszczony z urobku pyłu i resztek wiercenia. Użyj szczotki do czyszczenia otworów i pompki ręcznej lub sprężonego powietrza. Brudny otwór drastycznie obniża nośność kotwy, zwłaszcza chemicznej.
3. Osadzanie kotwy:
   • Dla kotew mechanicznych: Wprowadź tuleję kotwy do otworu. Następnie wkręć śrubę oczkową, aż poczujesz opór i kotwa się rozpręży. Nie dokręcaj na siłę, aby nie uszkodzić kotwy ani podłoża.
   • Dla kotew chemicznych: W przypadku pustaków, najpierw wprowadź tuleję siatkową. Następnie wstrzyknij żywicę iniekcyjną do otworu (lub tulei siatkowej), zaczynając od dna, aż otwór będzie wypełniony w około 2/3. Od razu po tym wprowadź pręt gwintowany (śrubę oczkową) ruchem obrotowym, aż do osiągnięcia odpowiedniej głębokości. Pamiętaj o czasie wiązania żywicy!
4. Dokręcanie śruby oczkowej: Po osadzeniu kotwy mechanicznej lub po utwardzeniu żywicy w przypadku kotwy chemicznej, upewnij się, że śruba oczkowa jest stabilnie zamocowana i gotowa do połączenia z rusztowaniem.

W niektórych sytuacjach, zwłaszcza gdy mamy do czynienia z nietypowym podłożem, starszym budynkiem lub projektem o podwyższonym ryzyku, test obciążeniowy kotwy jest nie tylko zalecany, ale wręcz wymagany. Polega on na przyłożeniu kontrolowanej siły wyrywającej do zamontowanej kotwy, aby potwierdzić jej rzeczywistą wytrzymałość. Taki test przeprowadza się za pomocą specjalistycznego urządzenia, a jego wyniki są dokumentowane w protokole. To daje nam pewność, że punkt mocowania spełnia wymagane normy bezpieczeństwa.

Prawo i normy: przepisy BHP i PN-EN 12811 w kotwieniu rusztowań

W Polsce kwestie kotwienia rusztowań są ściśle regulowane przez przepisy prawne i normy, których znajomość jest absolutną podstawą dla każdego, kto pracuje z rusztowaniami. Kluczowym dokumentem jest Rozporządzenie Ministra Infrastruktury w sprawie bezpieczeństwa i higieny pracy podczas wykonywania robót budowlanych, które jasno określa obowiązki i zasady dotyczące bezpiecznego użytkowania rusztowań. Równie ważna jest europejska norma PN-EN 12811-1, która została zaimplementowana w Polsce i precyzuje wymagania dotyczące projektowania, montażu i użytkowania rusztowań, w tym szczegółowe wytyczne dotyczące siatki kotwienia i minimalnych wymagań wytrzymałościowych. To właśnie te dokumenty stanowią fundament, na którym opiera się bezpieczna praktyka budowlana w zakresie rusztowań.

"Zgodnie z obowiązującymi przepisami, prawidłowe kotwienie rusztowania jest podstawowym wymogiem bezpieczeństwa na każdej budowie, a jego zaniedbanie może prowadzić do poważnych konsekwencji prawnych i zdrowotnych."

Nie mogę wystarczająco podkreślić, jak wielka odpowiedzialność spoczywa na barkach montera rusztowań i kierownika budowy za prawidłowe i bezpieczne zakotwienie konstrukcji. To nie tylko kwestia techniczna, ale przede wszystkim etyczna i prawna. Zaniedbania w tym obszarze mogą prowadzić do poważnych wypadków, a co za tym idzie do odpowiedzialności karnej i cywilnej. Jako ekspertka zawsze apeluję o świadomość i sumienność, bo bezpieczeństwo ludzkie jest bezcenne.

Najczęstsze błędy przy montażu kotew do rusztowań: jak ich uniknąć?

Jednym z najpoważniejszych i niestety najczęstszych błędów jest zbyt mała liczba kotew lub ich niewłaściwe rozmieszczenie, niezgodne z DTR producenta. To prosta droga do utraty stateczności rusztowania. Pamiętajmy, że każda kotwa ma swoją określoną nośność, a jeśli jest ich za mało, obciążenia rozkładają się nierównomiernie, co może skutkować przeciążeniem pojedynczych punktów i w konsekwencji katastrofą. Zawsze sprawdzam, czy siatka kotwienia jest zgodna z projektem i DTR.

Kolejnym krytycznym błędem jest dobór niewłaściwego typu kotwy do podłoża. Przykładowo, użycie kotwy rozporowej w pustaku ceramicznym to niemal gwarancja problemów. Taka kotwa nie ma się w czym rozprężyć, przez co jej nośność jest drastycznie obniżona, a mocowanie staje się niestabilne i niebezpieczne. Zawsze powtarzam: rodzaj kotwy musi być dopasowany do materiału ściany. To fundament bezpiecznego kotwienia.

Nawet jeśli typ kotwy jest właściwy, a ich liczba zgodna z DTR, błędy popełnione podczas samego montażu mogą osłabić cały punkt mocowania. Do typowych zaniedbań należą: brak staranności przy wierceniu (np. wiercenie pod kątem, a nie prostopadle), niedokładne czyszczenie otworu z urobku (co jest szczególnie krytyczne dla kotew chemicznych), nieprawidłowe osadzenie kotwy (zbyt płytko, zbyt głęboko) lub niewłaściwe dokręcenie. Każdy z tych błędów, pozornie drobny, może drastycznie obniżyć wytrzymałość mocowania i zagrażać bezpieczeństwu.

Zakup kotew do rusztowań: wybierz produkty z atestem i certyfikatem

Przy zakupie kotew do rusztowań nie ma miejsca na kompromisy. Zawsze zwracam uwagę na certyfikaty i aprobaty techniczne, takie jak Europejska Ocena Techniczna (ETA). Dlaczego są tak ważne? Ponieważ świadczą one o tym, że produkt został przetestowany, spełnia rygorystyczne normy bezpieczeństwa i jakości, a jego parametry są zgodne z deklaracjami producenta. Kotwy bez odpowiednich atestów to proszenie się o kłopoty, zarówno pod względem bezpieczeństwa, jak i odpowiedzialności prawnej.

Aby mieć pewność, że wybieramy produkt wysokiej jakości, warto zwrócić uwagę na kilka kluczowych kryteriów:

• Materiał wykonania: Kotwy powinny być wykonane z trwałych i odpornych na korozję materiałów, takich jak stal ocynkowana ogniowo lub stal nierdzewna, szczególnie jeśli mają być używane w trudnych warunkach.
• Precyzja wykonania: Dobrej jakości kotwy charakteryzują się starannym wykonaniem, bez ostrych krawędzi czy niedoróbek, co świadczy o kontroli jakości w procesie produkcji.
• Renoma i doświadczenie producenta: Wybierajmy produkty od sprawdzonych firm, które mają ugruntowaną pozycję na rynku i cieszą się zaufaniem w branży budowlanej.
• Dostępność dokumentacji technicznej i atestów: Producent powinien bez problemu udostępniać pełną dokumentację techniczną, instrukcje montażu oraz wszystkie wymagane certyfikaty. To dowód na transparentność i zgodność z przepisami.
