Prawidłowe ocieplenie budynku to inwestycja, która procentuje przez lata, zapewniając komfort termiczny i niższe rachunki za ogrzewanie. Kluczowym, choć często niedocenianym elementem tego procesu, jest właściwe mocowanie płyt styropianowych. W tym artykule wyjaśnię, ile kołków na styropian należy zastosować, od czego zależy ich liczba i jak uniknąć najczęstszych błędów, aby Twoja elewacja była trwała i efektywna.
Optymalna liczba kołków na styropian od 4 do 10 sztuk na m² w zależności od warunków
- W standardowych warunkach stosuje się od 4 do 6 kołków na 1 m² styropianu w środkowej części elewacji.
- W strefach brzegowych, narożnych oraz wokół otworów okiennych i drzwiowych, liczbę kołków należy zwiększyć do 6-10 sztuk na 1 m² ze względu na większe siły ssące wiatru.
- Liczba kołków zależy od wysokości budynku (powyżej 12 m kołkowanie jest obligatoryjne), rodzaju podłoża (słabsze podłoża wymagają więcej kołków) oraz typu styropianu (grafitowy wymaga szczególnej staranności).
- Kołkowanie można rozpocząć dopiero po całkowitym związaniu kleju, co zajmuje od 24 godzin do 3-4 dni.
- Aby uniknąć mostków termicznych i tzw. "efektu biedronki", zaleca się montaż wgłębny kołków z użyciem zaślepek styropianowych.
- Kwestie mocowania regulują wytyczne ETAG 004 oraz norma PN-EN 1991-1-4, a także zalecenia producentów systemów ociepleń.
Dlaczego precyzyjne kołkowanie jest kluczowe dla trwałej elewacji
Kołki, czyli łączniki mechaniczne, pełnią w systemie ocieplenia ETICS znacznie ważniejszą rolę niż mogłoby się wydawać. Ich funkcja wykracza poza proste mocowanie płyt styropianowych do ściany. Przede wszystkim zapewniają stabilność całej izolacji, szczególnie w obliczu zmiennych obciążeń wiatrowych. To właśnie kołki przenoszą siły ssące i parcie wiatru, które w przypadku dużych powierzchni elewacji mogą być naprawdę znaczące, chroniąc styropian przed oderwaniem.
Błędy w kołkowaniu mogą mieć katastrofalne konsekwencje. Najbardziej znanym problemem jest powstawanie mostków termicznych, potocznie nazywanych „efektem biedronki”, gdzie w miejscach kołków pojawiają się ciemniejsze plamy na elewacji, świadczące o ucieczce ciepła. To jednak nie wszystko. Niewłaściwa liczba, rozmieszczenie lub technika montażu kołków może prowadzić do pękania tynku, a w skrajnych przypadkach do oderwania się całej izolacji od ściany pod wpływem silnych wiatrów czy mrozów. Moje doświadczenie pokazuje, że oszczędzanie na kołkach to pozorna oszczędność, która w przyszłości generuje znacznie większe koszty napraw.
- Kołkowanie jest absolutnie konieczne w przypadku budynków o wysokości powyżej 12 metrów, gdzie siły wiatru są znacznie większe.
- Niezbędne jest również przy słabszych podłożach, takich jak beton komórkowy, pustaki ceramiczne czy cegła dziurawka, gdzie sama siła kleju może być niewystarczająca.
- Zawsze zalecam zwiększenie liczby kołków w strefach brzegowych i narożnych budynku, a także wokół otworów okiennych i drzwiowych. To właśnie tam występują największe siły ssące wiatru, które mogą doprowadzić do oderwania izolacji.
Ile kołków na metr kwadratowy styropianu? Poznaj standardy i wyjątki
Podstawowa zasada, którą zawsze przekazuję, mówi o stosowaniu od 4 do 6 kołków na 1 m² styropianu w środkowej, płaskiej części elewacji. Jest to wartość uśredniona, która sprawdza się w większości standardowych warunków. Przekładając to na jedną płytę styropianu o wymiarach 0,5 m² (np. 100x50 cm), oznacza to, że zazwyczaj wystarczą 2 kołki na płytę. Pamiętajmy jednak, że to punkt wyjścia, a nie sztywna reguła dla każdego przypadku.
Zupełnie inaczej wygląda sytuacja w tak zwanych strefach brzegowych i narożnych budynku. W pasie o szerokości 1-2 metrów od krawędzi ścian, dachu oraz wokół wszelkich otworów, takich jak okna i drzwi, siły ssące wiatru są znacznie większe. Z tego powodu w tych obszarach należy zwiększyć liczbę kołków do 6-10 sztuk na 1 m². To kluczowe dla zapewnienia stabilności izolacji w miejscach najbardziej narażonych na obciążenia atmosferyczne.
Aby prawidłowo przeliczyć liczbę kołków na jedną płytę styropianu, aby uzyskać zalecaną gęstość mocowania, posłużmy się przykładem. Jeśli zalecana liczba to 8 kołków na m², a standardowa płyta ma 0,5 m², to na jedną płytę potrzebujemy 8 kołków/m² * 0,5 m²/płytę = 4 kołki na płytę. W ten sposób łatwo dostosujesz liczbę łączników do konkretnych wymagań projektowych lub zaleceń producenta.
Od czego zależy liczba kołków? Czynniki, których nie możesz zignorować
Wysokość budynku to jeden z najważniejszych czynników wpływających na konieczność zwiększenia gęstości mocowania kołków. Im wyższy budynek, tym większe siły wiatru na niego oddziałują. Powyżej 12 metrów wysokości kołkowanie styropianu jest już obligatoryjne, a liczba kołków na metr kwadratowy musi być odpowiednio zwiększona, często do 8-10 sztuk, zwłaszcza w strefach narożnych i brzegowych. W przypadku niższych budynków, np. domów parterowych, choć kołkowanie jest zawsze zalecane, czasem można ograniczyć je do stref narożnych, ale ja osobiście zawsze rekomenduję pełne kołkowanie jako dodatkowe zabezpieczenie.
| Rodzaj ściany | Zalecana liczba kołków na m² |
|---|---|
| Beton, cegła pełna (podłoża nośne) | 4-6 kołków/m² |
| Beton komórkowy (gazobeton) | 7-8 kołków/m² (wymagana dłuższa strefa rozpierania) |
| Pustaki ceramiczne, cegła dziurawka (podłoża słabsze) | 7-8 kołków/m² (wymagana dłuższa strefa rozpierania) |
Rodzaj styropianu również może mieć znaczenie. Styropian grafitowy, ze względu na swój ciemniejszy kolor, silniej nagrzewa się pod wpływem słońca, co prowadzi do większych naprężeń termicznych w płytach. W związku z tym, przy jego stosowaniu zalecam szczególną staranność i bezwzględne przestrzeganie zaleceń dotyczących liczby kołków, często skłaniając się ku górnej granicy normy. Co do grubości ocieplenia, przy warstwach powyżej 15 cm, warto rozważyć zastosowanie kołków z trzpieńmi metalowymi, które zapewniają większą wytrzymałość mechaniczną i stabilność mocowania, szczególnie w przypadku, gdy system ocieplenia jest cięższy.
Prawidłowe rozmieszczenie kołków: sprawdzone schematy

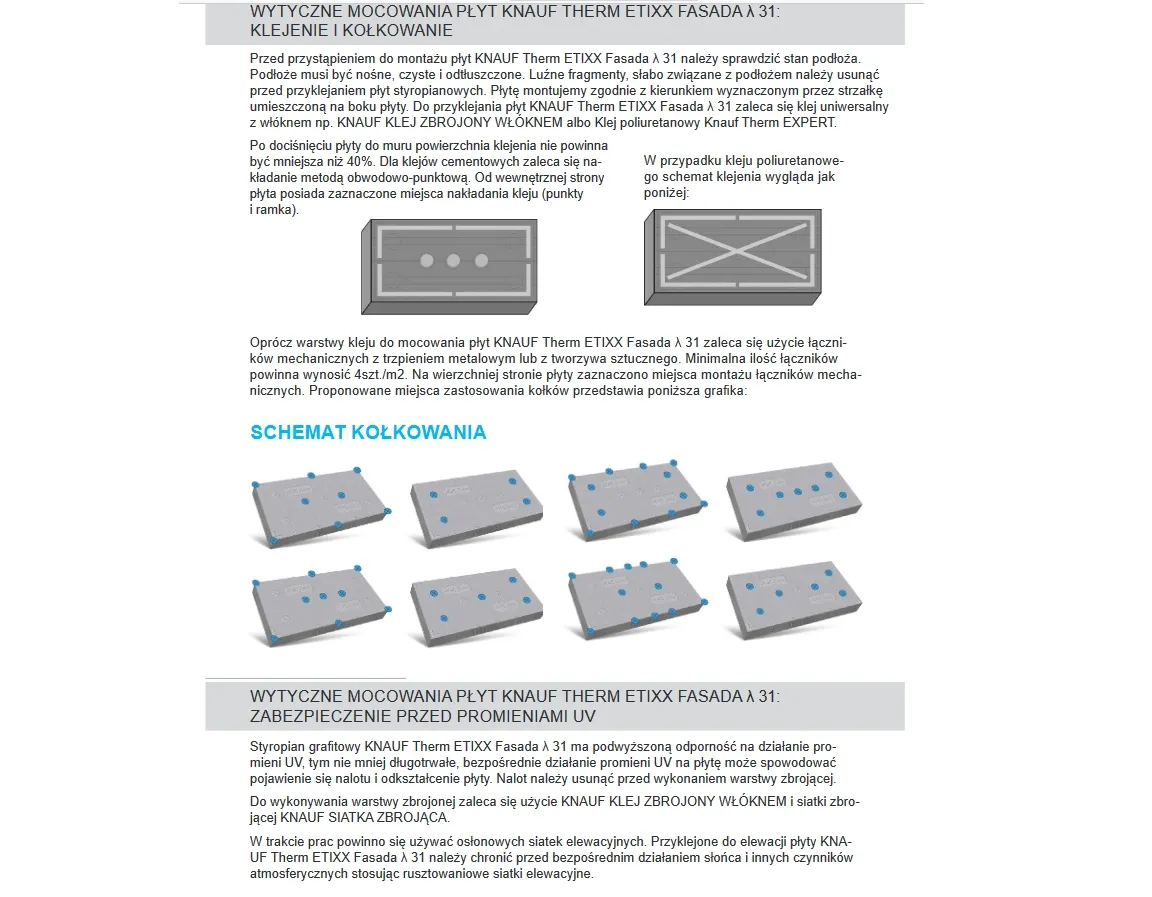

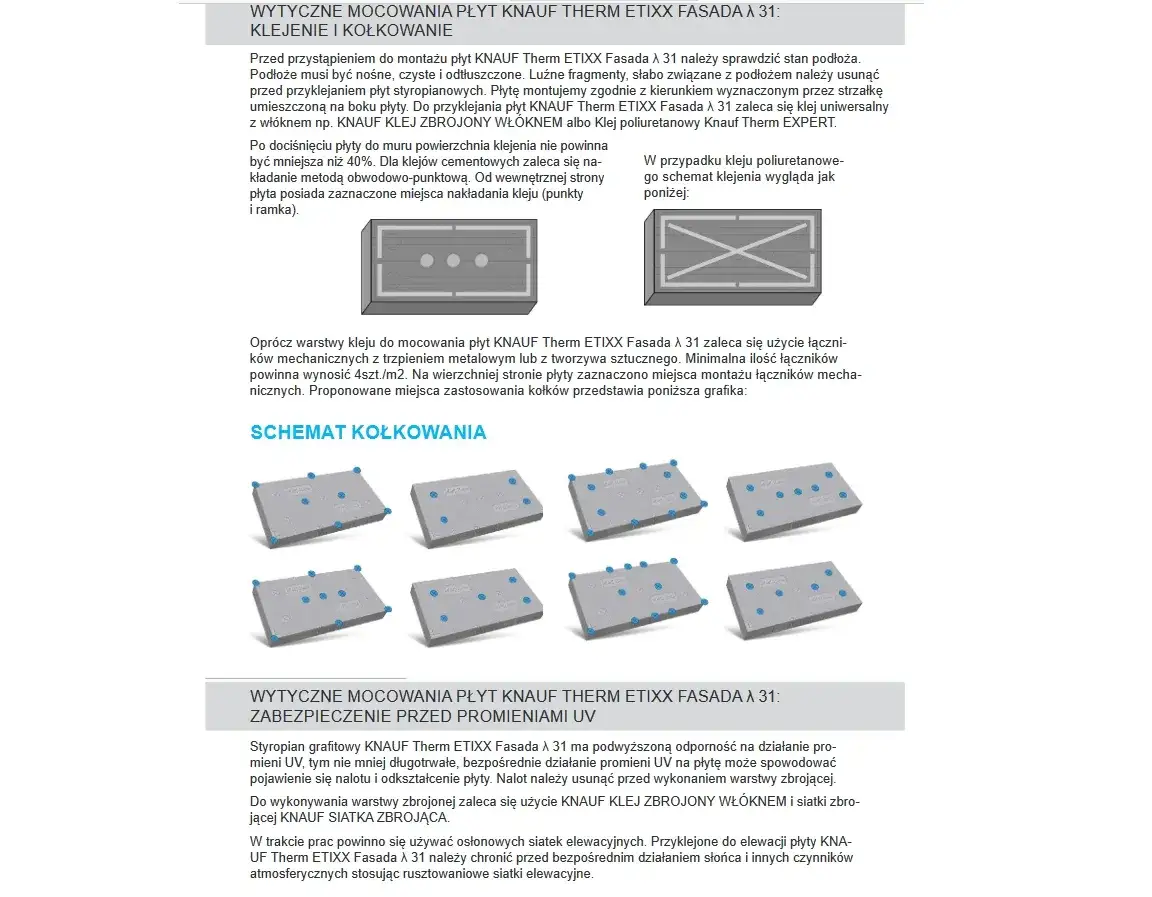

Aby zapewnić równomierne i skuteczne mocowanie, stosuje się dwa podstawowe schematy rozmieszczenia kołków na płycie styropianowej: schemat "T" i schemat "W". Schemat "T" polega na umieszczeniu jednego kołka w środku płyty i po jednym na jej krawędziach, tworząc kształt litery T. Schemat "W" to z kolei pięć kołków na płycie, tworzących kształt litery W. Schemat "T" jest często stosowany w środkowych częściach elewacji, gdzie obciążenia wiatrowe są mniejsze. Schemat "W" lub jego modyfikacje (np. z dodatkowymi kołkami w narożnikach płyty) są preferowane w strefach brzegowych i narożnych, gdzie wymagana jest większa liczba łączników.
Niezależnie od wybranego schematu, kluczowe jest zachowanie minimalnej odległości kołka od krawędzi płyty styropianowej. Zazwyczaj jest to od 5 do 10 cm. Zbyt bliskie umieszczenie kołka przy krawędzi może spowodować pęknięcie płyty podczas montażu lub w trakcie eksploatacji, osłabiając całe mocowanie. Dbałość o te detale gwarantuje stabilność i trwałość elewacji.
Jak uniknąć najczęstszych błędów wykonawczych? Klucz do profesjonalnego montażu

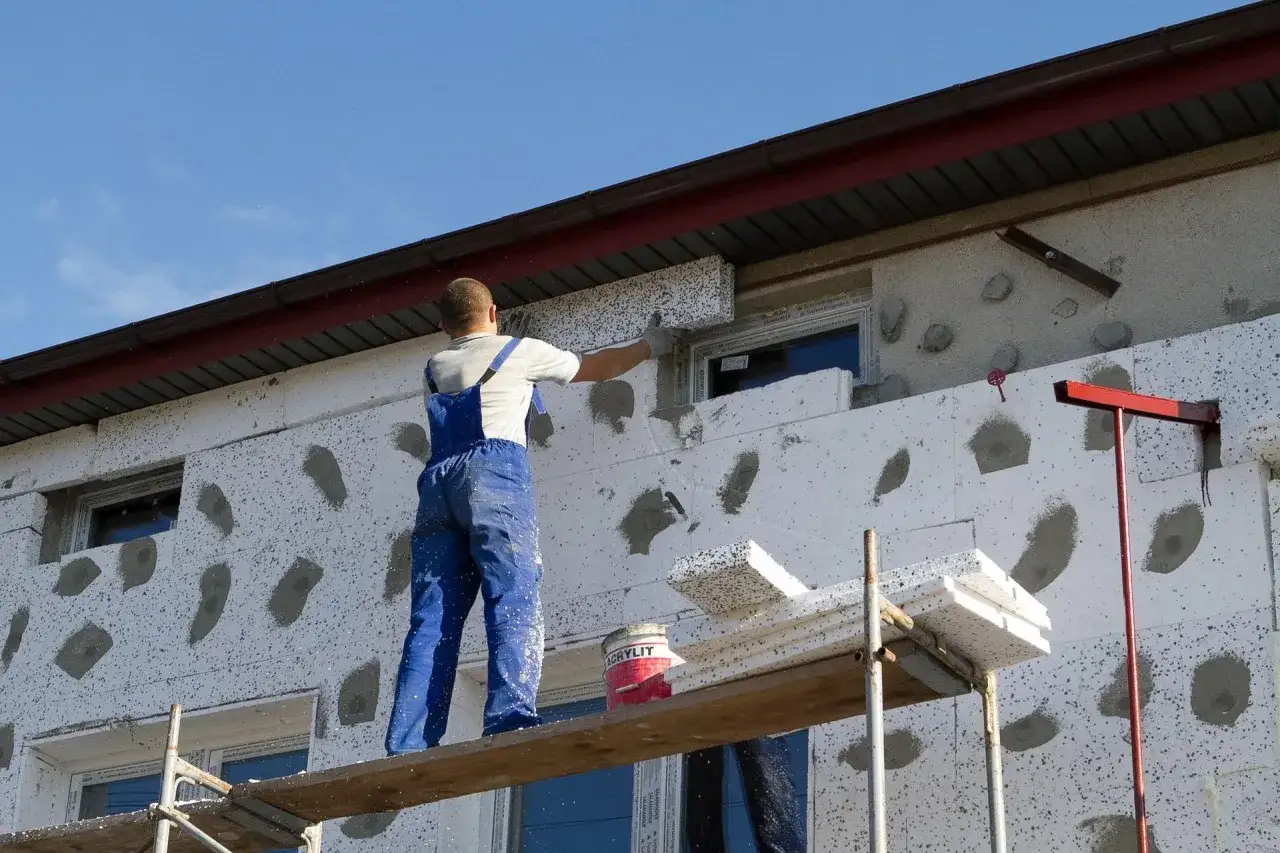

Jednym z najbardziej widocznych i uciążliwych błędów jest "syndrom biedronki", czyli ciemniejsze plamy na elewacji, które pojawiają się w miejscach kołków. To nic innego jak mostki termiczne, przez które ucieka ciepło, a w konsekwencji na powierzchni elewacji osadza się brud i kurz. Aby tego uniknąć, zdecydowanie zalecam montaż wgłębny kołków. Polega on na wyfrezowaniu w styropianie niewielkiego otworu, w którym umieszcza się kołek, a następnie zakrywa go specjalną zaślepką styropianową. Kluczowe jest, aby talerzyk kołka był zlicowany z powierzchnią styropianu, a nie wciśnięty głęboko w płytę, co również mogłoby tworzyć mostek termiczny. Ta technika nie tylko poprawia estetykę, ale przede wszystkim znacząco podnosi właściwości termiczne elewacji.
Kolejnym błędem, który często obserwuję, jest zbyt wczesne kołkowanie płyt styropianowych. To absolutnie niedopuszczalne! Kołkowanie można rozpocząć dopiero po całkowitym związaniu kleju mocującego płyty do ściany. Czas ten jest zmienny i zależy od rodzaju kleju, warunków pogodowych (temperatury, wilgotności) oraz chłonności podłoża, ale zazwyczaj wynosi od 24 godzin do nawet 3-4 dni. Przedwczesne kołkowanie może spowodować, że klej nie zwiąże prawidłowo, a płyty nie będą stabilnie przylegać do ściany, co w przyszłości doprowadzi do ich odspojenia.
Prawidłowa głębokość kotwienia kołka to podstawa trwałego mocowania. Długość kołka musi być dobrana do grubości styropianu oraz rodzaju i grubości ściany, w którą kotwimy. Zawsze należy sprawdzić, jaka jest minimalna głębokość zakotwienia dla danego typu podłoża (np. 30 mm dla betonu, 50-60 mm dla betonu komórkowego). Jeśli kołek będzie za krótki, nie zapewni odpowiedniej nośności. Jeśli będzie za długi, może niepotrzebnie zwiększać koszty i utrudniać montaż. Zawsze kieruję się zaleceniami producenta systemu ociepleń.
Podczas wbijania lub wkręcania kołków bardzo ważna jest siła docisku. Kołek powinien być wbity lub wkręcony na tyle mocno, aby talerzyk stabilnie przylegał do powierzchni styropianu (lub był zlicowany w przypadku montażu wgłębnego), ale jednocześnie nie na tyle, by uszkodzić płytę. Zbyt mocne wbicie może spowodować wgniecenie styropianu, tworząc zagłębienie, które później będzie trzeba wyrównać, a także osłabić izolacyjność. Zbyt słaby docisk sprawi, że płyta nie będzie stabilnie przylegać do podłoża. To kwestia wyczucia i doświadczenia, ale zawsze warto poświęcić na to odpowiednią uwagę.
Podsumowanie: Twoja checklista do idealnego kołkowania styropianu
- Sprawdź projekt i zalecenia producenta: Zawsze zaczynaj od analizy dokumentacji technicznej i instrukcji producenta systemu ETICS.
- Oceń podłoże: Określ rodzaj materiału ściany i jego nośność, aby dobrać odpowiedni typ i długość kołków.
- Oblicz liczbę kołków: Przyjmij 4-6 sztuk/m² w strefie środkowej i zwiększ do 6-10 sztuk/m² w strefach brzegowych i narożnych. Pamiętaj o wysokości budynku!
- Poczekaj na związanie kleju: Kołkowanie rozpocznij dopiero po upływie 24 godzin do 3-4 dni od przyklejenia płyt.
- Zastosuj montaż wgłębny: Użyj frezu i zaślepek styropianowych, aby uniknąć mostków termicznych ("efektu biedronki").
- Zachowaj minimalne odległości: Kołki powinny być oddalone od krawędzi płyty o 5-10 cm.
- Dobierz odpowiednią długość: Upewnij się, że kołek ma wystarczającą długość, aby zapewnić minimalną głębokość zakotwienia w ścianie.
- Kontroluj siłę docisku: Wbijaj lub wkręcaj kołki z wyczuciem, aby nie uszkodzić styropianu, ale zapewnić stabilne mocowanie.
- Rozmieść kołki zgodnie ze schematem: Stosuj schematy "T" lub "W", dostosowując je do potrzeb i liczby kołków.
Inwestycja w odpowiednią liczbę i jakość kołków to inwestycja w długoterminową trwałość i efektywność całego systemu ocieplenia. Nie warto na tym oszczędzać, ponieważ konsekwencje błędów mogą być kosztowne i trudne do usunięcia. Pamiętaj, że dobrze wykonane ocieplenie to nie tylko estetyka, ale przede wszystkim komfort termiczny i oszczędności na lata. Moje doświadczenie pokazuje, że dbałość o detale, takie jak prawidłowe kołkowanie, jest kluczem do sukcesu każdego projektu termomodernizacyjnego.
