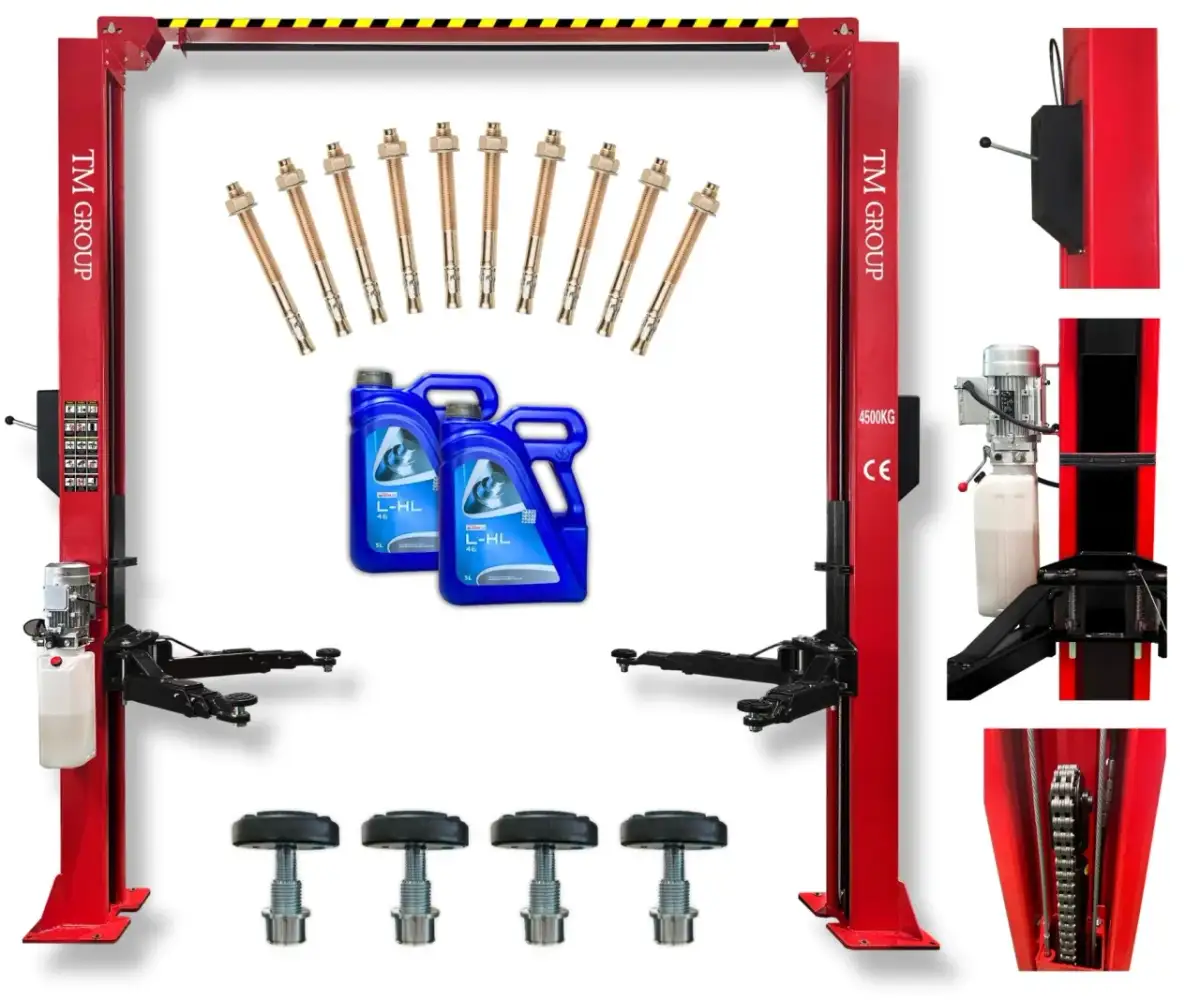

Wybór odpowiednich kotew do montażu podnośnika dwukolumnowego to nie tylko kwestia techniczna, ale przede wszystkim fundament bezpieczeństwa w każdym warsztacie. Jako Kinga Mazur, z mojego doświadczenia wiem, że ignorowanie tego etapu może mieć katastrofalne skutki. Ten artykuł dostarczy Ci konkretnych, technicznych i praktycznych wskazówek, które pomogą Ci dokonać właściwego wyboru i zapewnić stabilność Twojej inwestycji.
Bezpieczny montaż podnośnika dwukolumnowego kluczowe zasady wyboru kotew
- Wybór kotew (mechanicznych lub chemicznych) zależy od typu podłoża i zaleceń producenta podnośnika.
- Niezbędna jest posadzka betonowa klasy minimum C20/25 o grubości 200-300 mm i wieku co najmniej 28 dni.
- Kluczowe parametry kotew to średnica, długość oraz wytrzymałość na siły wyrywające i ścinające.
- Kotwy muszą posiadać Europejską Ocenę Techniczną (ETA), gwarantującą zgodność z normami bezpieczeństwa.
- Unikaj błędów montażowych, takich jak niewłaściwe przygotowanie otworów czy brak klucza dynamometrycznego.
Odpowiedni wybór kotew to absolutny fundament bezpieczeństwa w każdym warsztacie. To one stanowią niewidzialne, ale najważniejsze ogniwo łączące podnośnik z podłożem, chroniąc zarówno ludzi, jak i cenny sprzęt. Stabilność podnośnika, a co za tym idzie, bezpieczeństwo pracy, zależy bezpośrednio od jakości zastosowanych kotew i, co równie ważne, od prawidłowego ich montażu. Nie ma tu miejsca na kompromisy.
Konsekwencje błędnego kotwienia mogą być naprawdę katastrofalne. Wyobraź sobie scenariusz: podnośnik, na którym znajduje się ciężki pojazd, nagle traci stabilność. To może prowadzić do jego zawalenia się, co z kolei oznacza poważne obrażenia, a nawet śmierć personelu. Do tego dochodzi zniszczenie pojazdu, uszkodzenie sprzętu warsztatowego i ogromne straty finansowe. Takie sytuacje to koszmar każdego właściciela warsztatu, a niestety, są one często wynikiem zaniedbań na etapie wyboru i montażu kotew.
Zawsze powtarzam moim klientom: instrukcja producenta (DTR Dokumentacja Techniczno-Ruchowa) to Twoja biblia. Jest to najważniejsze źródło informacji o wymaganiach dotyczących kotew i podłoża. Ignorowanie jej zaleceń jest nie tylko niedopuszczalne z punktu widzenia bezpieczeństwa, ale także unieważnia gwarancję producenta. Pamiętaj, że producent podnośnika najlepiej wie, jakie obciążenia i siły działają na jego urządzenie i jak należy je bezpiecznie zamocować.
Kiedy wybierasz kotwy, zwróć uwagę, czy posiadają one Europejską Ocenę Techniczną (ETA). To nie jest zbędny dodatek, lecz kluczowy dokument gwarantujący bezpieczeństwo. ETA potwierdza, że produkt został gruntownie przetestowany i spełnia rygorystyczne normy bezpieczeństwa dla zastosowań w betonie, szczególnie w przypadku obciążeń dynamicznych, które są typowe dla podnośników. Kotwy bez ETA to po prostu ryzyko, na które nie warto sobie pozwalać.
Na rynku dostępne są dwa główne typy kotew, które stosuje się do montażu podnośników dwukolumnowych: mechaniczne i chemiczne. Wybór między nimi nie jest przypadkowy i powinien być podyktowany specyfiką podłoża, na którym ma stanąć podnośnik, oraz oczywiście zaleceniami producenta zawartymi w DTR.

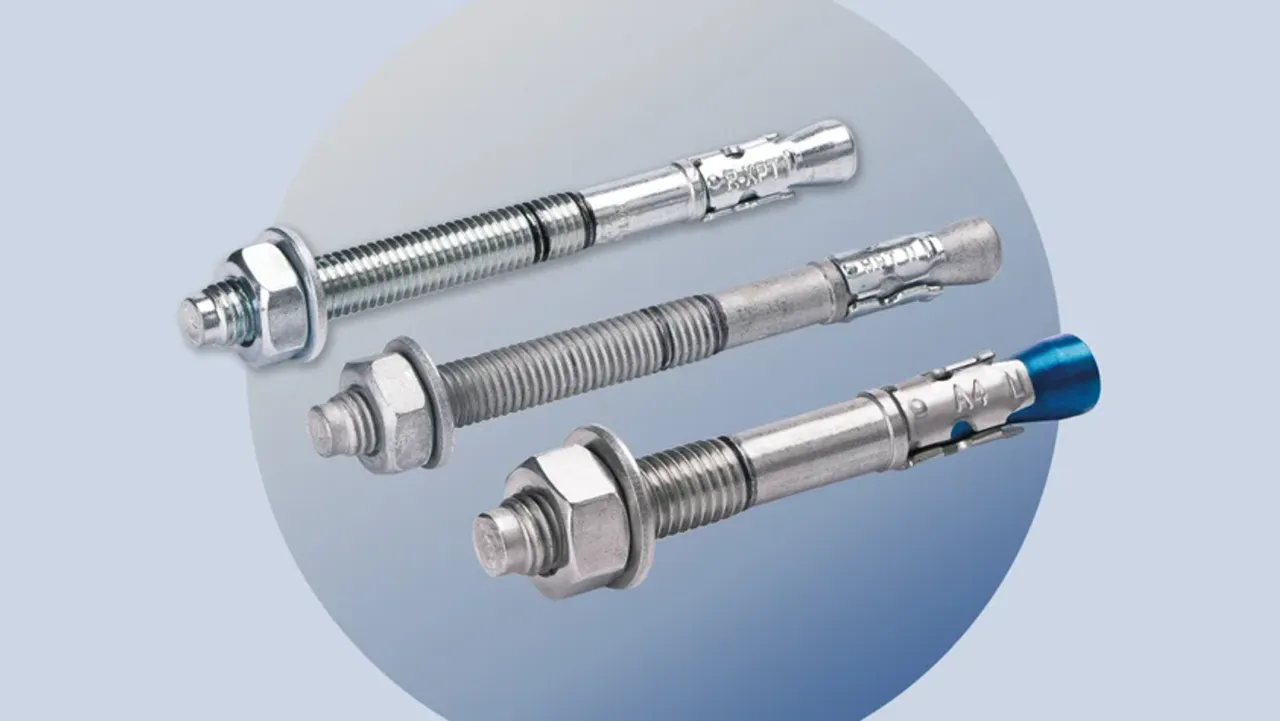

Kotwy mechaniczne, często nazywane rozporowymi, to najczęściej stosowane rozwiązanie, głównie ze względu na ich prostotę i szybkość montażu. Ich zasada działania polega na rozprężaniu się w wywierconym otworze, co zapewnia solidne zakotwienie. Są one projektowane do przenoszenia obciążeń dynamicznych, co jest kluczowe w przypadku podnośników. Typowe rozmiary to M16 lub M20, a długość kotwy, zazwyczaj w zakresie 160-220 mm, jest dostosowana do grubości posadzki. Ich zalety to szybki montaż i niższy koszt, jednak mają jedno główne ograniczenie: wymagają bardzo dobrej jakości i nienaruszonej struktury betonu. Jeśli beton jest spękany, słaby lub ma niską klasę, kotwa mechaniczna może nie zapewnić odpowiedniej nośności. Z kolei kotwy chemiczne, znane również jako wklejane, są uważane za rozwiązanie oferujące najwyższą nośność i bezpieczeństwo. Ich działanie opiera się na zastosowaniu pręta gwintowanego, który jest wiązany z betonem za pomocą specjalnej żywicy najczęściej epoksydowej lub winyloestrowej. Ta metoda tworzy niezwykle silne i trwałe połączenie, które jest w stanie przenieść znacznie większe obciążenia niż kotwy mechaniczne. Są one idealne do podłoży o niższej jakości, spękanych, a nawet do montażu blisko krawędzi posadzki, gdzie beton jest bardziej podatny na uszkodzenia. Montaż kotew chemicznych jest jednak bardziej czasochłonny, wymaga precyzji, zachowania odpowiedniego reżimu temperaturowego podczas aplikacji oraz, co bardzo ważne, dokładnego oczyszczenia otworów z pyłu, aby zapewnić maksymalną siłę wiązania.
Kluczowe parametry techniczne i wymagania podłoża betonowego
Kiedy mówimy o bezpieczeństwie podnośnika, nie ma miejsca na domysły. Specyficzne parametry techniczne kotew i podłoża betonowego to nie są sugestie, lecz kluczowe wymagania, które muszą być bezwzględnie spełnione. Są one nienegocjowalne i stanowią podstawę stabilności całej konstrukcji.
Beton klasy C20/25 (dawniej B25) to absolutne minimum dla bezpiecznego montażu podnośnika. Jest to warunek podstawowy, który musi być spełniony, aby kotwy mogły prawidłowo przenosić obciążenia. Zawsze upewnij się, że klasa betonu jest zgodna z zaleceniami zawartymi w Dokumentacji Techniczno-Ruchowej (DTR) podnośnika. Nigdy nie instaluj podnośnika na betonie o niższej klasie to proszenie się o kłopoty.
Typowa minimalna grubość wylewki betonowej wymagana pod podnośnikiem wynosi zazwyczaj od 200 do 300 mm. Ta wartość jest zawsze określona przez producenta podnośnika w jego instrukcji. Co więcej, posadzka musi być jednolita, bez żadnych pęknięć czy dylatacji w miejscu montażu stóp podnośnika. Niezwykle ważne jest również, aby beton był w pełni związany, co oznacza, że od momentu jego wylania musi upłynąć minimum 28 dni. Przedwczesny montaż na niedojrzałym betonie drastycznie obniża jego wytrzymałość i skuteczność kotwienia.
Średnica i długość kotwy to parametry, które są ściśle określone przez producenta podnośnika w instrukcji. Nie wolno ich samowolnie zmieniać ani zastępować innymi. Producent dokładnie obliczył, jakie wymiary kotew są potrzebne do bezpiecznego przeniesienia obciążeń. Odstępstwa od tych zaleceń mogą prowadzić do osłabienia kotwienia i zwiększenia ryzyka awarii.
Kotwy muszą być dobrane tak, aby ich parametry wytrzymałościowe z zapasem przenosiły siły wyrywające i ścinające, generowane przez obciążony podnośnik. Siły wyrywające to te, które próbują "wyrwać" kotwę z betonu, natomiast siły ścinające działają równolegle do powierzchni betonu, próbując "ściąć" kotwę. Wartości te są kluczowe i znajdziesz je w kartach technicznych kotew. Upewnij się, że wybrane kotwy mają wystarczającą rezerwę wytrzymałości, aby sprostać tym obciążeniom dynamicznym.
Najczęściej popełniane błędy montażowe jak ich unikać?
Nawet najlepsze kotwy i idealny beton nie zapewnią bezpieczeństwa, jeśli popełnimy błędy podczas montażu. Ta sekcja to praktyczny przewodnik po najczęściej popełnianych błędach, których należy bezwzględnie unikać, aby zapewnić długotrwałe i bezpieczne użytkowanie podnośnika.
Jednym z najpoważniejszych błędów jest niezrealizowanie weryfikacji klasy i grubości betonu oraz obecności pęknięć czy dylatacji. To jest punkt wyjścia! Brak tej kontroli to niemal pewna droga do awarii. Z mojego doświadczenia wiem, że wielu instalatorów pomija ten etap, co jest karygodne. Zawsze sprawdź dokumentację betonu lub, jeśli to niemożliwe, przeprowadź badania na miejscu. Upewnij się, że posadzka jest jednolita i wolna od wad.
Prawidłowe wiercenie i, co najważniejsze, dokładne oczyszczenie otworów montażowych to absolutna podstawa, szczególnie w przypadku kotew chemicznych. Resztki pyłu, nawet te niewidoczne gołym okiem, drastycznie obniżają nośność kotwy. Otwory należy szczotkować i wydmuchiwać sprężonym powietrzem wielokrotnie, aż do momentu, gdy z otworu nie będzie wydobywał się żaden pył. W przypadku kotew mechanicznych również jest to ważne, ale przy chemicznych kluczowe dla prawidłowego wiązania żywicy.Absolutną koniecznością jest użycie klucza dynamometrycznego do dokręcania kotew mechanicznych. To narzędzie pozwala na precyzyjne zastosowanie odpowiedniego momentu obrotowego. Zarówno zbyt słabe dokręcenie (kotwa nie rozpręży się prawidłowo), jak i zbyt mocne (ryzyko uszkodzenia betonu lub kotwy) może prowadzić do awarii. Moment dokręcania jest zawsze podany w instrukcji kotwy i musi być ściśle przestrzegany.
Zachowanie odpowiednich odległości kotew od krawędzi posadzki i dylatacji jest kluczowe. Zbyt mała odległość może spowodować pękanie betonu pod wpływem obciążeń, co osłabi całe kotwienie. Producent kotew zawsze podaje minimalne odległości, które należy zachować. Ignorowanie tych zaleceń to prosta droga do utraty pełnej efektywności kotwienia i zwiększenia ryzyka uszkodzenia posadzki.
Podsumowanie: Jak wybrać właściwe kotwy?
Wybór właściwych kotew to proces, który wymaga uwagi i precyzji. Aby upewnić się, że Twoja inwestycja w podnośnik jest bezpieczna i długotrwała, podsumujmy kluczowe kroki, które należy podjąć.
Zawsze, ale to zawsze, skonsultuj się z Dokumentacją Techniczno-Ruchową (DTR) podnośnika. To tam znajdziesz dokładne wymagania producenta dotyczące rodzaju, wymiarów i parametrów kotew. Nie ma sensu szukać informacji gdzie indziej, jeśli masz ją pod ręką.
Przed przystąpieniem do montażu, zweryfikuj klasę betonu (minimum C20/25) i grubość posadzki (200-300 mm). Upewnij się, że beton jest w pełni związany (min. 28 dni) i wolny od pęknięć czy innych wad. Solidne podłoże to podstawa.
Ostatecznie, wybierz kotwy posiadające Europejską Ocenę Techniczną (ETA). Muszą być one dopasowane do specyfikacji z DTR oraz do rzeczywistych warunków podłoża betonowego. Pamiętaj: kotwy mechaniczne sprawdzą się w dobrym, jednolitym betonie, natomiast kotwy chemiczne są lepszym wyborem dla betonu problematycznego, spękanego lub o niższej jakości. Bezpieczeństwo Twojego warsztatu zależy od tych decyzji.
