Instalacja elektryczna w domu drewnianym: Bezpieczeństwo krok po kroku

Instalacja elektryczna w domu drewnianym to temat, który budzi wiele pytań i wymaga szczególnej uwagi. Ze względu na specyfikę materiału konstrukcyjnego, jakim jest drewno, kluczowe staje się zapewnienie maksymalnego bezpieczeństwa przeciwpożarowego i zgodności z obowiązującymi przepisami. Ten artykuł to kompleksowy przewodnik, który pomoże Ci zrozumieć wszystkie aspekty prawidłowego i bezpiecznego wykonania takiej instalacji, od wyboru materiałów po odbiór końcowy.

Wyzwania i specyfika instalacji elektrycznej w domu drewnianym

Specyfika konstrukcji drewnianej: Ryzyko pożarowe, o którym musisz wiedzieć

Drewno, choć piękne i ekologiczne, jest materiałem palnym, co automatycznie podnosi poziom ryzyka pożarowego w przypadku instalacji elektrycznej. Każda iskra, przegrzany przewód czy zwarcie mogą mieć katastrofalne skutki. Dlatego też, projektując i wykonując instalację w domu drewnianym, musimy myśleć przede wszystkim o maksymalnej ochronie przeciwpożarowej. To nie tylko kwestia przepisów, ale przede wszystkim bezpieczeństwa Twojego i Twojej rodziny. Właśnie dlatego tak ważne jest stosowanie rozwiązań, które minimalizują to ryzyko, takich jak odpowiednio izolowane przewody, trudnopalne osłony i precyzyjnie dobrane zabezpieczenia.

Drewno jako materiał pracujący: Jak wpływa to na prowadzenie przewodów?

Inną, często niedocenianą cechą drewna jest jego „praca”. Drewno kurczy się i rozszerza pod wpływem zmian wilgotności i temperatury. Ten naturalny proces może prowadzić do naprężeń, a w konsekwencji do uszkodzeń przewodów elektrycznych, jeśli nie zostaną one odpowiednio zabezpieczone. Wyobraź sobie, że przewody są sztywno zamocowane, a drewniana ściana „oddycha” to prosta droga do przetarć izolacji, a w skrajnych przypadkach do zwarcia. Dlatego konieczne jest stosowanie elastycznych, ale jednocześnie wytrzymałych rozwiązań ochronnych, takich jak peszle o odpowiedniej wytrzymałości mechanicznej, które pozwolą przewodom swobodnie „pracować” wraz z konstrukcją, chroniąc je przed uszkodzeniami.

Samodzielnie czy z fachowcem? Kiedy pomoc elektryka z uprawnieniami jest absolutnie niezbędna

Wielu inwestorów zastanawia się, czy mogą samodzielnie wykonać część prac elektrycznych. Moja rada jest zawsze taka sama: niektóre etapy instalacji elektrycznej w domu drewnianym bezwzględnie wymagają udziału elektryka z ważnymi uprawnieniami SEP (Stowarzyszenia Elektryków Polskich) grupy G1. Dotyczy to przede wszystkim projektu instalacji, podłączenia do sieci energetycznej oraz końcowego odbioru i wykonania niezbędnych pomiarów. Bez protokołu z pomiarów, sporządzonego przez uprawnionego elektryka, Twój budynek po prostu nie zostanie odebrany przez nadzór budowlany, co uniemożliwi uzyskanie pozwolenia na użytkowanie i podłączenie prądu. To kluczowy element całego procesu, którego nie można pominąć ani zbagatelizować.

Przepisy i normy: Fundament bezpiecznej instalacji

Kluczowe zapisy Prawa Budowlanego dotyczące instalacji w budynkach palnych

Prawo Budowlane jasno określa wymogi dotyczące bezpieczeństwa, a w przypadku budynków o konstrukcji palnej, takich jak domy drewniane, kładzie szczególny nacisk na ochronę przeciwpożarową. Zgodnie z przepisami, instalacje elektryczne muszą być wykonane w sposób zapewniający bezpieczeństwo użytkowników oraz ochronę przed pożarem. Oznacza to między innymi konieczność stosowania materiałów o podwyższonej odporności na ogień oraz rozwiązań, które w maksymalnym stopniu minimalizują ryzyko zapłonu. Jako ekspertka zawsze podkreślam, że znajomość i przestrzeganie tych przepisów to absolutna podstawa, zanim jeszcze wbijesz pierwszy gwóźdź czy położysz pierwszy kabel.

Norma PN-HD 60364: Co mówi o bezpieczeństwie w domach z drewna?

Poza Prawem Budowlanym, kluczową rolę odgrywa norma PN-HD 60364, która szczegółowo określa zasady wykonywania instalacji elektrycznych niskiego napięcia. W kontekście domów drewnianych, norma ta nakłada dodatkowe wymagania dotyczące ochrony przeciwpożarowej. Mówi ona o konieczności stosowania odpowiednich materiałów, takich jak przewody w trudnopalnych osłonach, oraz precyzuje techniki montażu, które mają zapobiegać przegrzewaniu się kabli i powstawaniu łuków elektrycznych. To właśnie w tej normie znajdziesz konkretne wytyczne, które pomogą Ci dobrać właściwe rozwiązania i upewnić się, że Twoja instalacja jest nie tylko funkcjonalna, ale przede wszystkim bezpieczna i zgodna z najwyższymi standardami.

Rola protokołu pomiarowego: Dlaczego bez tego dokumentu Twój dom nie przejdzie odbioru?

Protokół z pomiarów elektrycznych to nie tylko formalność, ale dokument potwierdzający, że instalacja elektryczna w Twoim domu jest bezpieczna i została wykonana prawidłowo. Bez tego dokumentu, sporządzonego przez elektryka z odpowiednimi uprawnieniami SEP, Twój budynek nie zostanie formalnie odebrany przez nadzór budowlany. Co to oznacza w praktyce? Brak możliwości podłączenia do sieci energetycznej i brak pozwolenia na użytkowanie. Protokół ten zawiera wyniki pomiarów rezystancji izolacji, ciągłości przewodów ochronnych, skuteczności ochrony przeciwporażeniowej i działania wyłączników RCD. To Twoja gwarancja i dowód na to, że instalacja spełnia wszystkie normy bezpieczeństwa.

Wybór materiałów: Gwarancja bezpieczeństwa instalacji

Przewody i kable: Dlaczego YDYp 750V to standard i jakie ma alternatywy?

W domach drewnianych bezwzględnie zalecam stosowanie przewodów o izolacji polwinitowej, takich jak YDYp 750V. Dlaczego akurat one? Ich konstrukcja, z żyłami miedzianymi i izolacją z polwinitu, zapewnia podwyższoną odporność na uszkodzenia mechaniczne i, co najważniejsze, na ogień. Są to przewody samogasnące, co w przypadku ewentualnego zwarcia lub przegrzania znacznie ogranicza rozprzestrzenianie się płomieni. Choć na rynku istnieją inne przewody, zawsze należy upewnić się, że posiadają odpowiednie certyfikaty i są przeznaczone do montażu w podłożach palnych. Pamiętaj, że na przewodach nie warto oszczędzać to serce Twojej instalacji.

Peszle, rury i korytka: Niezbędna ochrona mechaniczna i przeciwpożarowa

• Peszle (rury karbowane) to absolutna podstawa w instalacji elektrycznej w domu drewnianym. Ich rola jest wieloraka: chronią przewody przed uszkodzeniami mechanicznymi (np. podczas prac wykończeniowych czy przez gryzonie), a także stanowią barierę przeciwpożarową. W przypadku przegrzania przewodu, peszel może opóźnić zapłon drewna. Kluczowe jest, aby peszle były trudnopalne (samogasnące) i miały wytrzymałość mechaniczną co najmniej 750N. To gwarantuje, że osłona nie pęknie pod wpływem nacisku czy ruchów drewna.
• Rury sztywne mogą być stosowane w miejscach, gdzie wymagana jest większa sztywność i ochrona, np. w podłogach czy stropach. Podobnie jak peszle, muszą być wykonane z materiału trudnopalnego.
• Korytka instalacyjne to rozwiązanie stosowane głównie w instalacjach natynkowych, gdzie oprócz ochrony pełnią funkcję estetyczną. Ważne, aby były wykonane z materiałów samogasnących i zapewniały odpowiednią wentylację dla przewodów.

Puszki instalacyjne: Czym różnią się te do drewna od standardowych?

Puszki instalacyjne montowane w podłożu palnym, takim jak drewno, muszą spełniać specjalne wymagania. Różnią się od standardowych puszek przede wszystkim materiałem, z którego są wykonane musi to być tworzywo o podwyższonej odporności na wysoką temperaturę i trudnopalne. Często mają też wyższą klasę szczelności, aby zapobiec przedostawaniu się iskier czy płomieni do konstrukcji drewnianej. Ich prawidłowy dobór i montaż są kluczowe, ponieważ to właśnie w puszkach najczęściej dochodzi do łączeń przewodów, które są potencjalnym źródłem zagrożenia. Użycie standardowych, łatwopalnych puszek to jeden z najpoważniejszych błędów, jakich można się dopuścić.

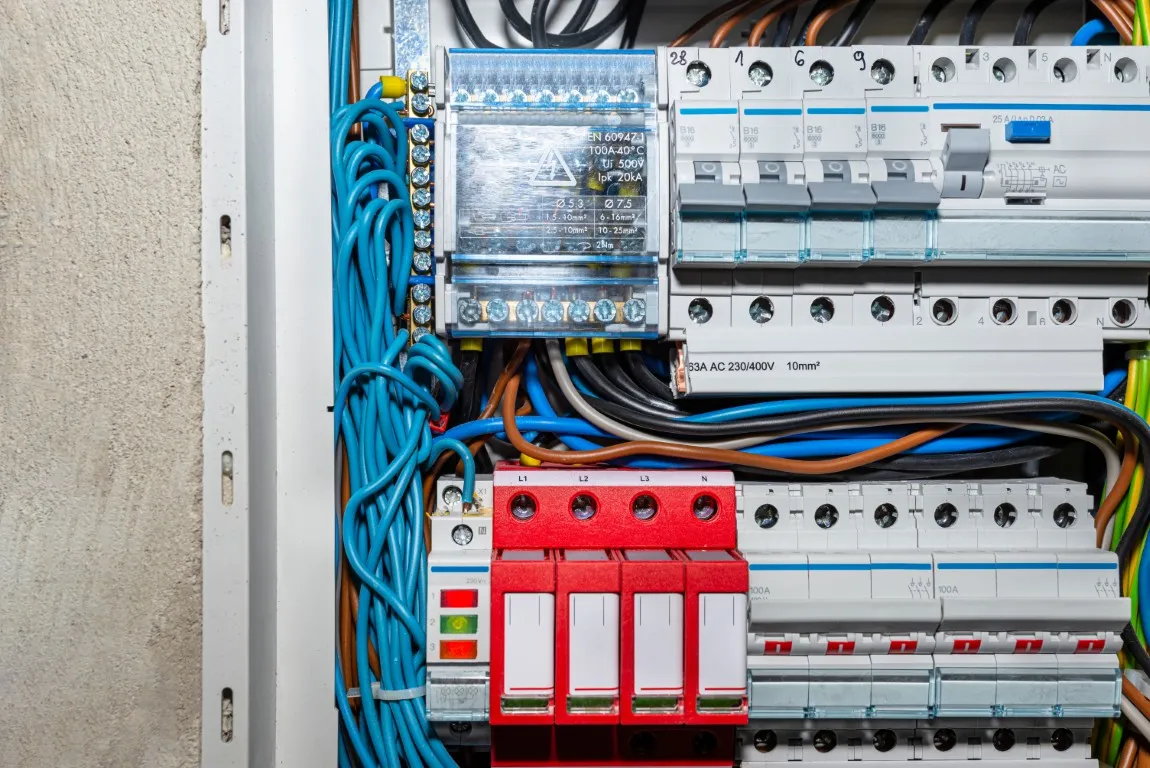

Rozdzielnica i zabezpieczenia: Jak prawidłowo dobrać wyłączniki RCD i nadprądowe?

Wyłączniki różnicowoprądowe (RCD) to absolutnie obowiązkowy element każdej nowoczesnej instalacji, a w domu drewnianym ich rola jest jeszcze ważniejsza. Chronią one nie tylko przed porażeniem prądem, ale także przed pożarem, wykrywając nawet niewielkie upływy prądu, które mogłyby doprowadzić do iskrzenia lub przegrzewania. Wymagana czułość RCD w instalacjach domowych to 30 mA. To właśnie ta czułość pozwala na szybkie odłączenie zasilania w momencie zagrożenia, zanim dojdzie do poważnych konsekwencji. Nie wyobrażam sobie bezpiecznej instalacji bez prawidłowo dobranych i zainstalowanych RCD.

Wyłączniki nadprądowe, potocznie zwane „eskami”, chronią instalację przed przeciążeniem i zwarciem. Ich prawidłowy dobór jest kluczowy dla bezpieczeństwa przeciwpożarowego. Muszą być one dopasowane do przekroju przewodów oraz przewidywanego obciążenia poszczególnych obwodów. Zbyt wysoki prąd znamionowy wyłącznika sprawi, że przewód przegrzeje się, zanim zabezpieczenie zadziała, co może prowadzić do zapłonu. Z kolei zbyt niski prąd będzie powodował częste i niepotrzebne wyłączanie się obwodów. To elektryk z uprawnieniami powinien dokonać precyzyjnego wyliczenia i doboru tych zabezpieczeń, aby zapewnić optymalną ochronę.

Montaż instalacji elektrycznej: Praktyczne techniki i etapy

Planowanie jest kluczowe: Jak poprawnie zaprojektować układ obwodów?

Zanim jeszcze zaczniesz kłaść przewody, musisz mieć szczegółowy projekt instalacji elektrycznej. To absolutna podstawa. Dobry projekt uwzględnia nie tylko rozmieszczenie gniazdek, włączników i punktów oświetleniowych, ale także specyfikę domu drewnianego, przyszłe potrzeby mieszkańców oraz obowiązujące normy bezpieczeństwa. Warto zastanowić się, gdzie będą stały meble, jakie urządzenia będą używane w poszczególnych pomieszczeniach, a nawet gdzie planujesz choinkę na święta! Pamiętaj, że to właśnie na etapie planowania elektryk z uprawnieniami SEP pomoże Ci stworzyć optymalny i bezpieczny układ obwodów, minimalizując ryzyko przeciążeń i zapewniając komfort użytkowania.

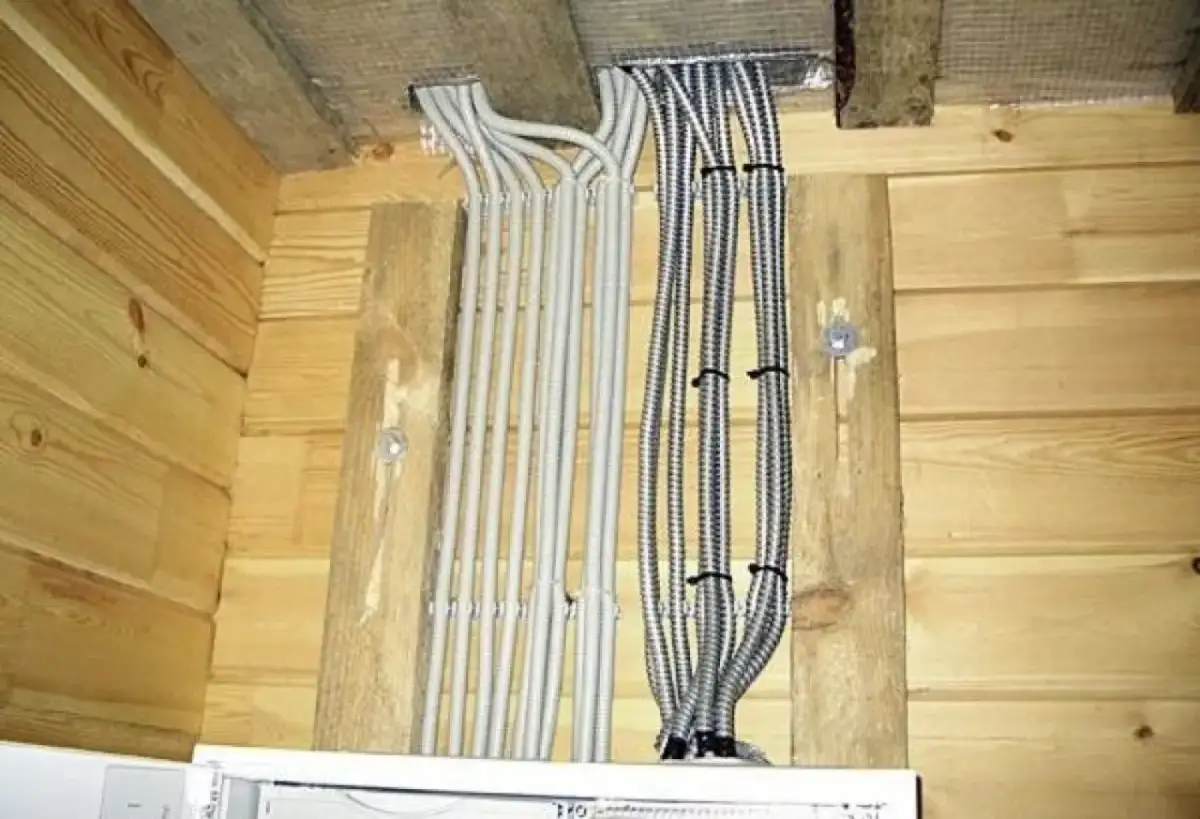

Technika montażu w domu szkieletowym: Prowadzenie przewodów w ścianach i stropach

W domach szkieletowych przewody najczęściej prowadzi się wewnątrz ścian, w przestrzeniach między słupkami konstrukcyjnymi, oraz w stropach. Kluczowe jest, aby wszystkie przewody były umieszczone w trudnopalnych peszlach o odpowiedniej wytrzymałości mechanicznej. Peszle te powinny być mocowane do konstrukcji w sposób, który zapobiega ich przemieszczaniu się, ale jednocześnie pozwala na swobodną „pracę” drewna. Należy unikać ostrych zagięć przewodów i dbać o to, aby nie były one narażone na uszkodzenia mechaniczne podczas montażu płyt gipsowo-kartonowych czy innych materiałów wykończeniowych. Pamiętaj, że każdy otwór w konstrukcji powinien być przemyślany i wykonany w taki sposób, aby nie naruszyć jej stabilności.

Specyfika instalacji w domach z bali: Jak unikać ingerencji w konstrukcję?

Domy z bali to szczególny przypadek. Tutaj należy bezwzględnie unikać bruzdowania w elementach konstrukcyjnych z litego drewna, ponieważ osłabia to ich strukturę i może prowadzić do pęknięć. Zamiast tego, w domach z bali stosuje się alternatywne metody prowadzenia instalacji. Jednym z rozwiązań są instalacje natynkowe, prowadzone w estetycznych korytkach, które mogą być dopasowane do charakteru wnętrza. Inną opcją jest ukrycie instalacji w podłogach, stropach lub w specjalnie przygotowanych listwach przypodłogowych. Ważne jest, aby te rozwiązania były nie tylko bezpieczne, ale także estetycznie wkomponowane w unikalny charakter domu z bali, minimalizując ingerencję w jego naturalną strukturę.

Bezpieczne przejścia przez elementy konstrukcyjne: Jak chronić kable?

Przejścia przewodów przez ściany, stropy i inne elementy konstrukcyjne to miejsca szczególnie narażone na uszkodzenia i przegrzewanie. Właśnie dlatego wymagają one specjalnego zabezpieczenia. Zawsze należy stosować dodatkowe tuleje ochronne, które zapewniają izolację i ochronę mechaniczną kabli. Tuleje te powinny być wykonane z materiału trudnopalnego i mieć odpowiednią średnicę, aby przewody swobodnie się w nich mieściły, bez nadmiernego ściskania. To zabezpieczenie chroni przewody przed przetarciem na ostrych krawędziach drewna, a także stanowi dodatkową barierę ogniową, zapobiegając przedostawaniu się ognia z jednej przegrody do drugiej. To mały element, który ma ogromne znaczenie dla bezpieczeństwa.

Montaż gniazdek, włączników i punktów oświetleniowych w drewnie

Montaż osprzętu elektrycznego bezpośrednio w elementach drewnianych wymaga precyzji i stosowania odpowiednich materiałów. Kluczowe jest użycie puszek dedykowanych do drewna, które, jak już wspomniałam, charakteryzują się podwyższoną odpornością na temperaturę i są trudnopalne. Ważne jest, aby otwory pod puszki były wykonane starannie, tak aby puszka idealnie przylegała do drewna. W przypadku punktów oświetleniowych, szczególnie tych o większej mocy lub emitujących dużo ciepła, należy zapewnić odpowiednią wentylację i odprowadzanie ciepła. Czasami konieczne jest zastosowanie dodatkowych dystansów lub opraw z materiałów nieprzewodzących ciepła. Pamiętaj, że przegrzewanie się osprzętu to prosta droga do awarii i zagrożenia pożarowego.

Unikaj tych błędów: Najczęstsze zagrożenia w instalacji elektrycznej

Grzech główny: Brak peszli i bezpośredni montaż przewodów na drewnie

Jeśli miałabym wskazać jeden, najpoważniejszy błąd w instalacji elektrycznej w domu drewnianym, byłby to brak peszli ochronnych i bezpośrednie układanie przewodów na lub w drewnie. To niestety wciąż spotykana praktyka, która stanowi bezpośrednie zagrożenie pożarowe. Drewno jest materiałem palnym, a przewód elektryczny, nawet w idealnych warunkach, może się przegrzać. Bez peszla, izolacja przewodu jest narażona na uszkodzenia mechaniczne, gryzonie, a w przypadku przegrzania, drewno może się zapalić. Konsekwencje takiego działania są tragiczne od awarii instalacji po pożar całego budynku. Nigdy, przenigdy nie oszczędzaj na peszlach!

Złe łączenie przewodów: Dlaczego puszka instalacyjna to jedyne dopuszczalne miejsce?

Wszelkie łączenia przewodów muszą odbywać się wyłącznie w przeznaczonych do tego puszkach instalacyjnych. Łączenie kabli poza puszkami to kolejny poważny błąd, który niesie ze sobą ogromne ryzyko. Po pierwsze, takie łączenia są trudne do inspekcji i naprawy. Po drugie, w przypadku poluzowania się połączenia, może dojść do iskrzenia, co w drewnianym domu jest niezwykle niebezpieczne. Puszka instalacyjna zapewnia ochronę mechaniczną, izolację i, co najważniejsze, jest miejscem, gdzie ewentualne iskrzenie jest ograniczone i kontrolowane. Pamiętaj, że bezpieczeństwo wymaga porządku i przestrzegania zasad.

Niedopasowanie zabezpieczeń do przekroju kabli prosta droga do pożaru

Niewłaściwy dobór wyłączników nadprądowych do przekroju przewodów to prosta droga do pożaru. Jeśli zabezpieczenie jest zbyt wysokie w stosunku do przekroju kabla, w przypadku przeciążenia obwodu, przewód zacznie się przegrzewać, a zabezpieczenie nie zadziała. Przegrzewający się przewód może doprowadzić do stopienia izolacji, zwarcia, a w konsekwencji do zapłonu drewna. To jeden z najczęstszych błędów, wynikających z niewiedzy lub chęci „pozbycia się problemu” z wyłączającymi się bezpiecznikami. Zawsze upewnij się, że wyłączniki nadprądowe są precyzyjnie dobrane przez elektryka do obciążenia i przekroju przewodów.

Oszczędność na osprzęcie: Jakie ryzyko niosą tanie, niecertyfikowane materiały?

Kusząca może być perspektywa zaoszczędzenia kilku złotych na tanich, niecertyfikowanych materiałach i osprzęcie elektrycznym. Jednak przestrzegam przed takimi „oszczędnościami”. Produkty te często nie spełniają podstawowych norm bezpieczeństwa, ich jakość wykonania jest niska, a materiały użyte do produkcji są łatwopalne lub mało wytrzymałe. Tanie gniazdka, włączniki czy oprawki oświetleniowe mogą szybko ulec awarii, przegrzać się, iskrzyć, a w najgorszym przypadku spowodować pożar lub porażenie prądem. Zawsze wybieraj materiały z atestami i certyfikatami, pochodzące od renomowanych producentów. To inwestycja w bezpieczeństwo Twojego domu i Twojej rodziny.

Odbiór i uruchomienie instalacji: Ostatni krok do bezpieczeństwa

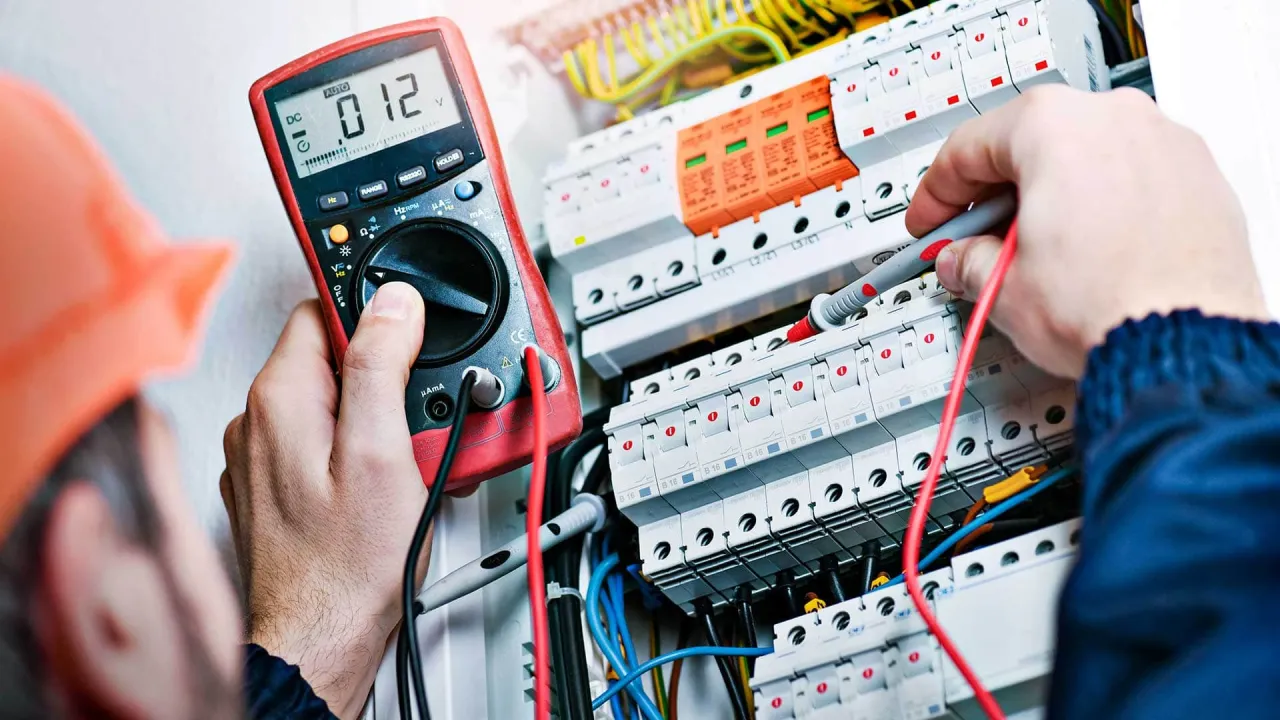

Rola elektryka z uprawnieniami SEP na ostatnim etapie

Po zakończeniu wszystkich prac montażowych, nadszedł czas na kluczowy etap odbiór instalacji. Tutaj ponownie na scenę wkracza elektryk z uprawnieniami SEP. Jego rola jest nie do przecenienia. Elektryk przeprowadzi dokładną kontrolę wizualną całej instalacji, sprawdzając poprawność montażu, jakość połączeń i zgodność z projektem. Następnie wykona szereg niezbędnych pomiarów elektrycznych, które potwierdzą bezpieczeństwo i prawidłowość działania instalacji. Na koniec sporządzi protokół z tych pomiarów, który jest Twoim dowodem na to, że instalacja jest gotowa do bezpiecznego użytkowania i spełnia wszystkie normy. To właśnie ten protokół jest przepustką do odbioru budynku.

Jakie pomiary muszą zostać wykonane przed podłączeniem napięcia?

• Pomiar rezystancji izolacji: Sprawdza, czy izolacja przewodów jest w dobrym stanie i nie ma upływów prądu, które mogłyby prowadzić do porażenia lub pożaru.
• Pomiar ciągłości przewodów ochronnych (PE): Weryfikuje, czy wszystkie metalowe elementy instalacji są prawidłowo uziemione i zapewniają ochronę przeciwporażeniową.
• Pomiar skuteczności ochrony przeciwporażeniowej (impedancja pętli zwarcia): Ocenia, czy w przypadku zwarcia, zabezpieczenia zadziałają wystarczająco szybko, aby odłączyć zasilanie.
• Sprawdzenie działania wyłączników różnicowoprądowych (RCD): Testuje, czy RCD wyłączają zasilanie w odpowiednim czasie i przy odpowiednim prądzie upływowym.
• Sprawdzenie kolejności faz (w instalacjach trójfazowych): Upewnia się, że fazy są podłączone prawidłowo.

Przeczytaj również: Ocieplenie domu drewnianego: od wewnątrz czy z zewnątrz? Wybierz mądrze!

Dokumentacja powykonawcza: Co powinieneś otrzymać od swojego wykonawcy?

• Projekt instalacji elektrycznej: Aktualny, zgodny z wykonaną instalacją.
• Protokoły z pomiarów elektrycznych: Sporządzone przez uprawnionego elektryka, potwierdzające bezpieczeństwo instalacji.
• Schematy instalacji: Ułatwiające przyszłe serwisowanie i ewentualne modyfikacje.
• Instrukcje obsługi i konserwacji: Dotyczące zamontowanych urządzeń i osprzętu.
• Deklaracje zgodności/certyfikaty: Potwierdzające jakość i zgodność z normami użytych materiałów i urządzeń.
• Karta gwarancyjna: Na wykonane prace i użyte materiały.
